Surface plot 回答済み

1件のコメント

• 正式なコメント



  Chloe Allison

  2020年09月01日 09:52

  Hi Vigneshwar,



  You should output the field data for the stress tensor you are interested in e.g.

  data
       out modl
       out sgyy
       end

  If you are interested in stress ensure the stress arrays are calculated in calc e.g.

  calc
       strs

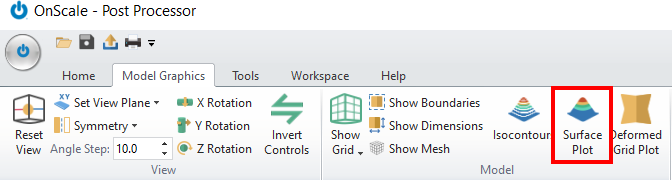

  Then in post processor you can plot the surface plot:



  I hope this helps.

  Best Regards,

  Chloe
