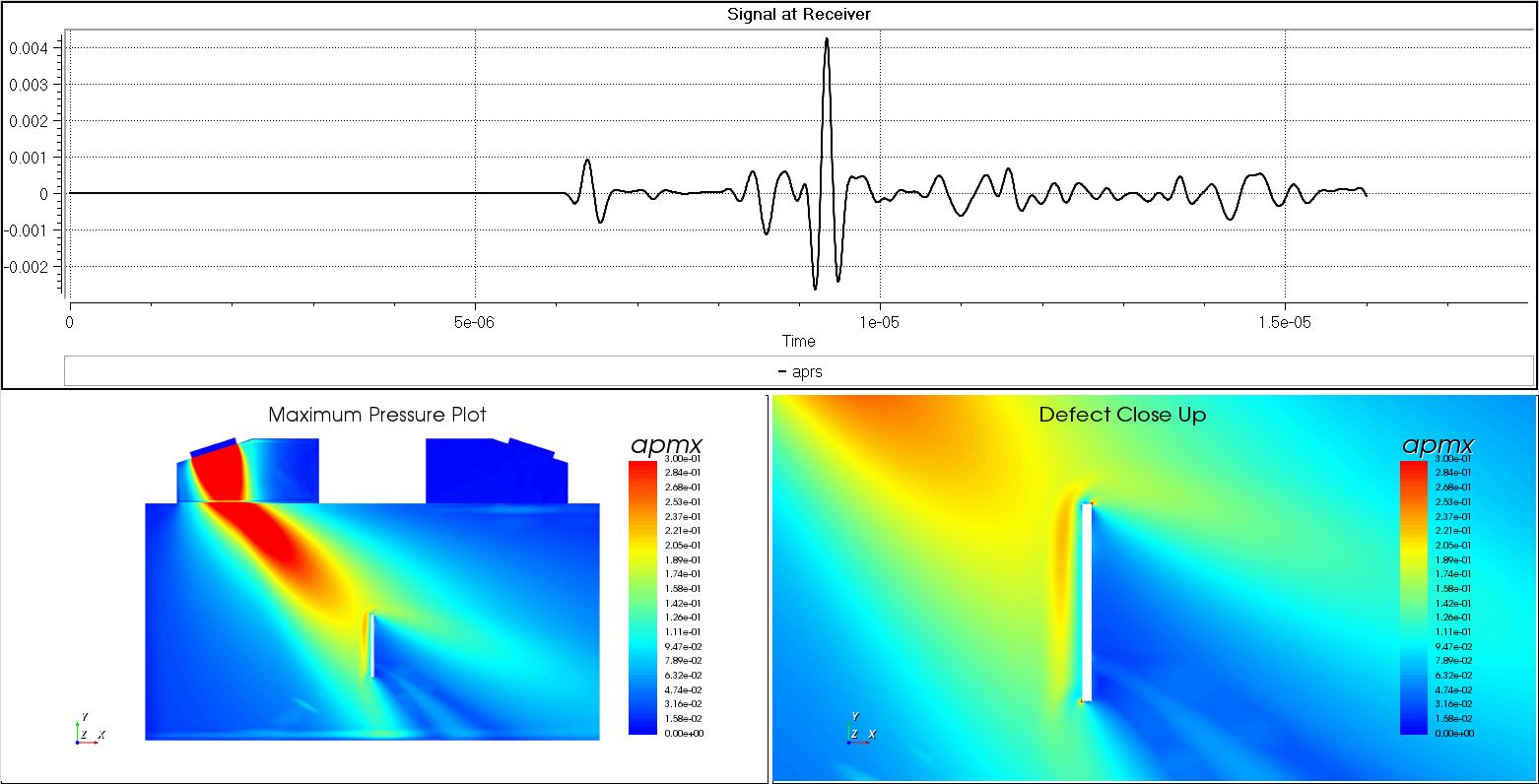

最大音圧コンター
モデルの説明
TOFDは柔軟な手法であり、有効なモード変換された信号の範囲に依存しています。OnScaleは、任意の形状でのモード変換を正確にシミュレーションする機能と、TOFDモデルの大規模なバッチを実行することが可能で、検査シナリオを改善するための理想的なツールです。
TOFD法は、石油やガスから発電まで、超音波探傷を利用するさまざまな業界で使用されています。もともと亀裂サイジング用に開発されたTOFDは、日常的なスクリーニングから腐食マッピングまで、あらゆる用途に使用できます。
これは、欠陥を含む鋼ブロックのTOFD検査を解析するための2二元CADモデルです。
モデル形状
設計諸元

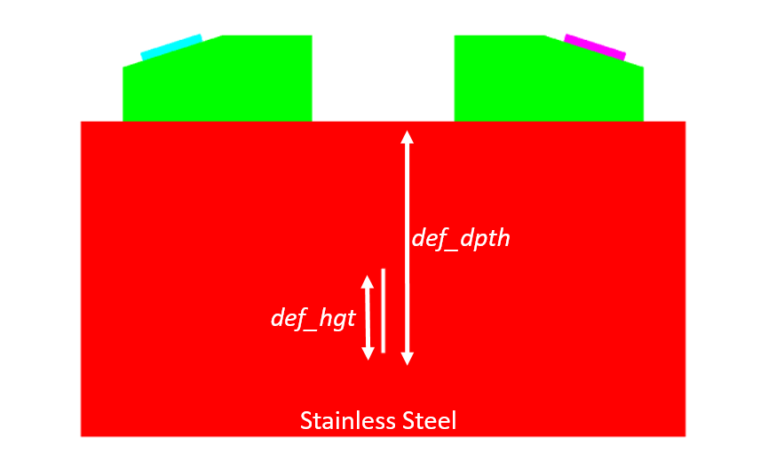

解析で使用するCAD形状はOnShapeで作成します。以下の設計変数を調整することができます。デフォルトでは、欠陥の深さと欠陥の高さがパラメータとして追加され、Onshapeのパネルからすばやく設定できます。
| パラメータ変数 | 説明 | デフォルト値 |
|---|---|---|
| defect_dpth | 欠陥の深さ | 7 mm |
| defect_hgt | 欠陥の高さ | 4 mm |
| defect_wdth | 欠陥の幅 | 0.2 mm |
| plate_thk | 板厚 | 15 mm |
出力
このモデルの出力結果のリストを次に示します。
- レシーバーに沿ったノードの音圧
- ビーム分析の最大音圧
ポストプロセッサー出力
計算時間
| 要素数 | 561816 elements |
| 計算時間 | 11 s (4 CPU) |
| 消費したコア時間 | 0.012 |
| メモリ | 38 MB |
| 推奨するCPU数（並列計算用） | 4 CPU |
CADデータ＆プロジェクトファイル
解析モデルでは、次の入力ファイルが必要です。以下をクリックして入力ファイルをダウンロードしてください。
ダウンロード: Time of Flight Diffraction 2D Project
CADファイルは、Onshapeで公開されています。
