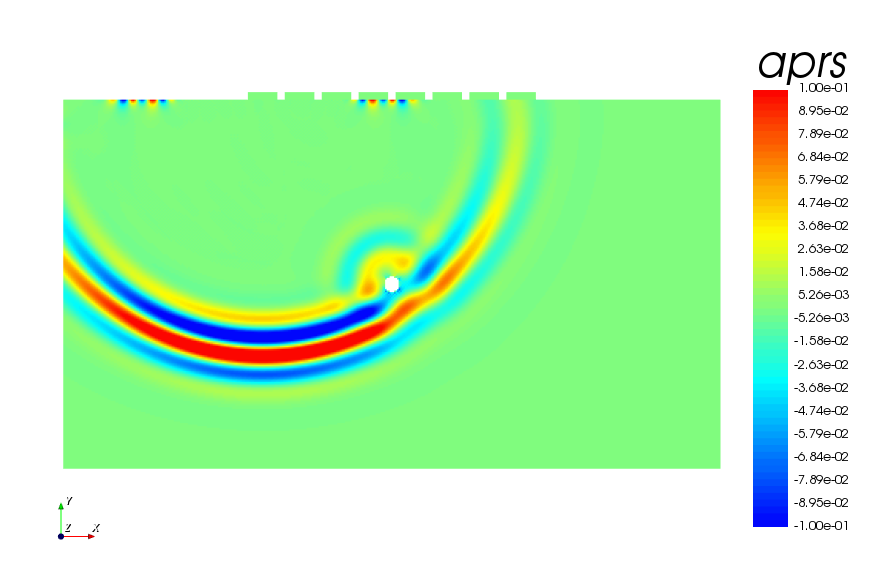

欠陥と波の相互作用を示した音圧コンター
モデルの説明
円形の欠陥を含むステンレス鋼ブロックのFull Matrix Capture（FMC）をシミュレートする2次元モデルです。並列計算で計算を行い、各配列要素で送信して、完全なFMCデータセットを作成します。

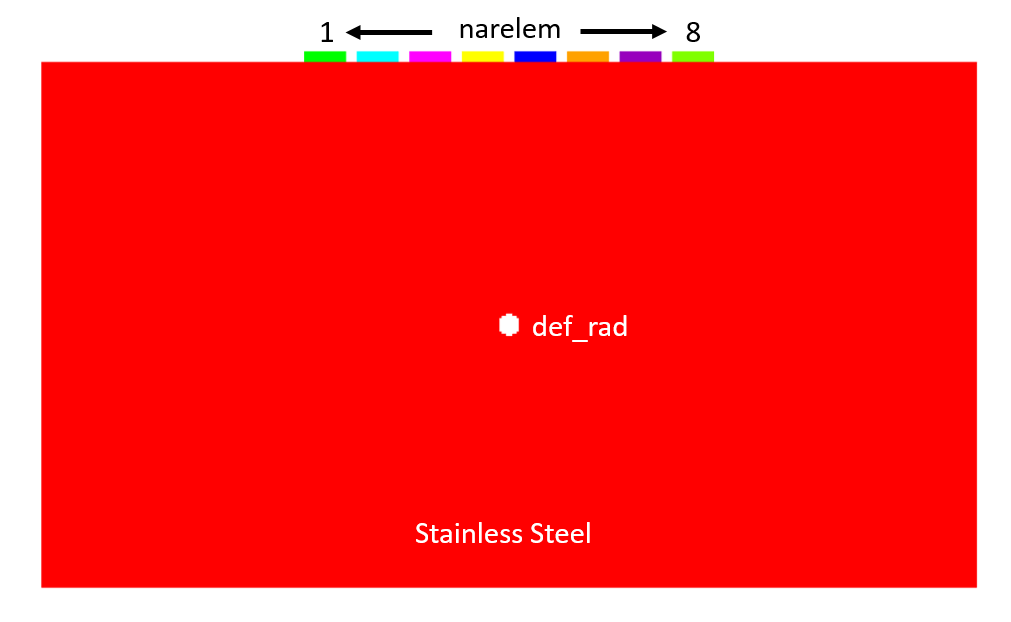

解析モデル形状
設計諸元
解析で使用するCAD形状はOnShapeで作成しました。以下の設計変数を調整することができます。デフォルトでは、要素数、欠陥半径、および欠陥x / y位置がパラメータとして追加され、Onshapeのパネルからすばやく設定できます。
| パラメータ変数 | 説明 | デフォルト値 |
|---|---|---|
| narelem | 配列要素の数 | 8 |
| def_rad | 欠陥（円形）の半径 | 0.2 mm |
| def_x | 欠陥のX位置 | 8.9 mm |
| def_y | 欠陥のY位置 | 5 mm |
出力
このモデルの出力結果のリストを次に示します。

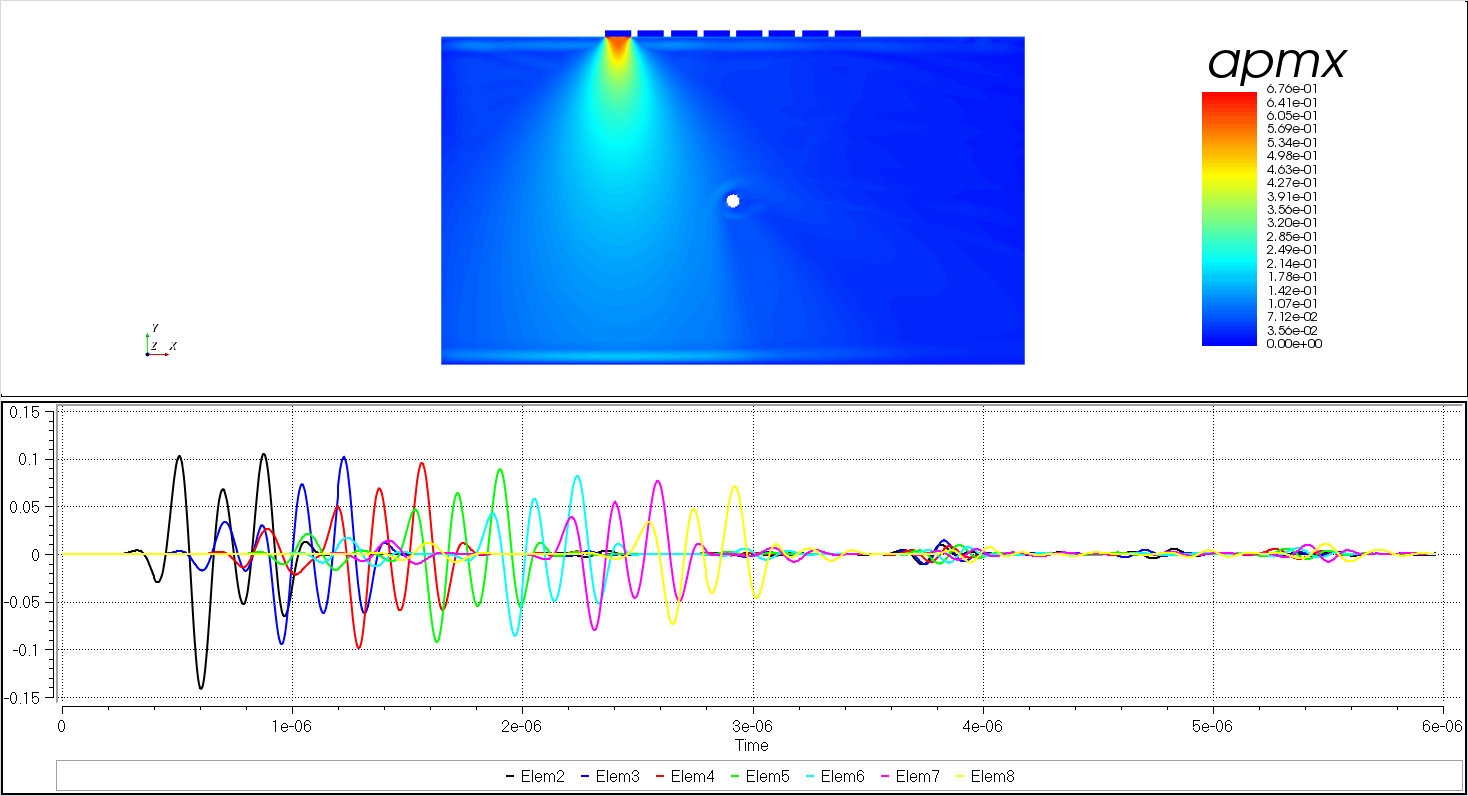

- 時系列グラフ（XYグラフ）
- 駆動入力信号
- 各アレイ要素の中心の音圧
- 最大音圧データ
ポストプロセッサー出力
計算時間
| 要素数 | 177364 elements |
| 計算時間 | 99 s (2 CPU) |
| 消費したコア時間 | 0.055 |
| メモリ | 13 MB |
| 推奨するCPU数（並列計算用） | 2 CPU |
CADデータ＆プロジェクトファイル
解析モデルでは、次の入力ファイルが必要です。以下をクリックして入力ファイルをダウンロードしてください。
CADファイルは、Onshapeで公開されています。
