TRL波の検査シミュレーション

Avatar
Chloe Allison
Last edited

このチュートリアルでは、TRL（Transmit Receive Longitudinal）波を使って水が通る鋼管の検査シミュレーションを行います。解析モデルは3次元モデルで、 CADデータを使用します。

このチュートリアルの主な内容です。

  • CADデータ読み込み
  • 面に機械的な荷重を設定する方法
  • 受信した音圧を計算する方法

解析の概要


解析モデルの概要

解析モデル TRL波検査
ブロック角度= 15度
ウェッジ角度= 162度
メッシュサイズ 1波長に対して16要素
解析実時間 0.1 [ms]
解析結果

- レシーバーの音圧の時刻歴

- 最大音圧



材料物性値

材料名

OnScaleデータベース内の名前

密度

バルク速度

せん断速度

Rexolite

rxlt

1060 kg.m-3

2340 ms-1

1100 ms-1

Stainless Steel, Generic

stst

7890 kg.m-3

5790 ms-1

3100 ms-1

Vacuum

vacm

0 ms-1

0 ms-1

0 ms-1
Water watr

1000 ms-1

1496 ms-1

0 ms-1



解析の目的

欠陥のサイズの推定など、検査に関連する多くの問題があります。中でも最も重要な問題は、欠陥の正確な位置、大きさ、および欠陥の特徴を評価することです。TRLは、表面近くの検査で一般的な方法であり、検査設計のシミュレーションは最適化に必要です。

このシミュレーションでは、ウェッジの一方のプローブか送信し、もう一方のプローブで受信します。



解析のワークフロー

Step 1 - 新規プロジェクトの作成

最初に、新しいプロジェクトを作成する必要があります。

  1. HomeタブにあるNew Projectをクリックします。クリック後、New Projectウィンドウが現れます。
  2. プロジェクトの名前を入力します。
  3. 必要に応じて、Project File の横にある   …  をクリックして、保存場所やプロジェクトファイル名を変更します。
  4. AnalysisでMechanical Dynamic選択します。
  5. 最後にOKをクリックします。

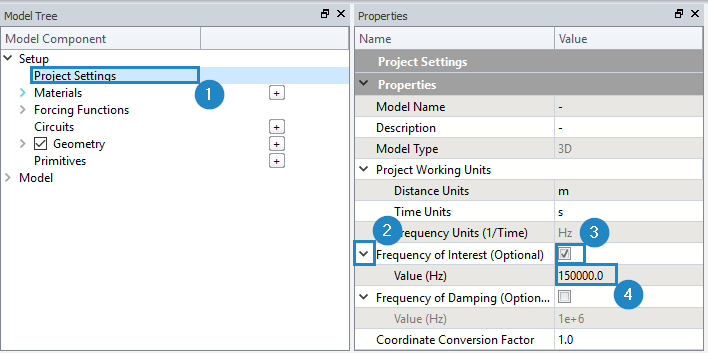

Step 2 - Frequency of Interestの設定

対象の周波数を指定します。

  1. Model TreeのProject Settingsをクリックします。
  2. Frequency of Interestを展開します。
  3. ボックスにチェックを入れます。
  4. 150,000を入力します。

Step 3 - 材料物性の選択

材料物性データベースから必要な材料を選択します。

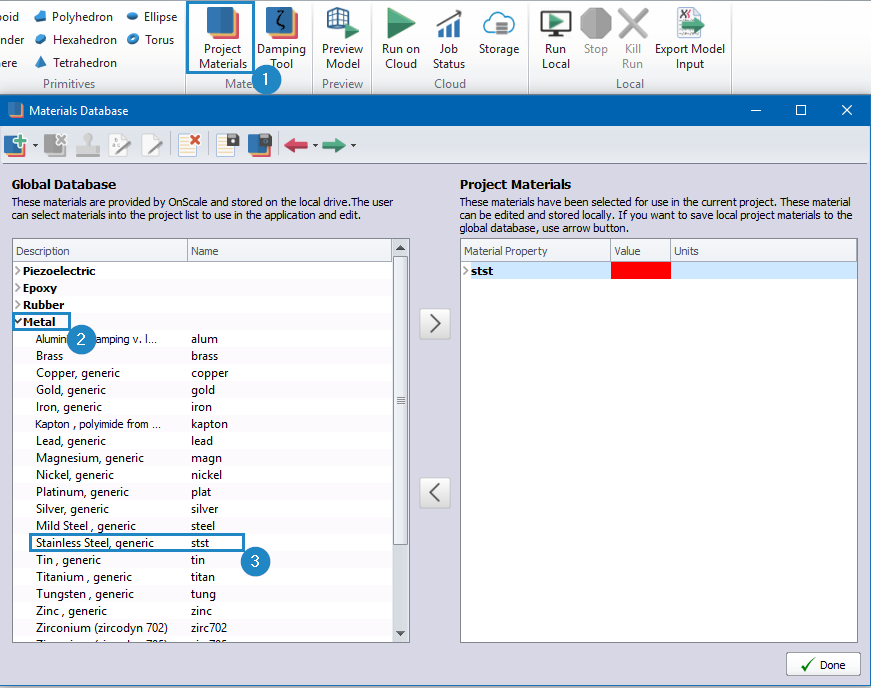

ステンレス鋼

パイプの材料 ステンレス鋼を選択します。

  1. Project Materialをクリックします。
  2. Metalを展開します。
  3. Stainless Steel, generic -ststをダブルクリックします。

Rexolite、vacm

ウェッジの材料rexoliteと、プローブの材料vacmを選択します。

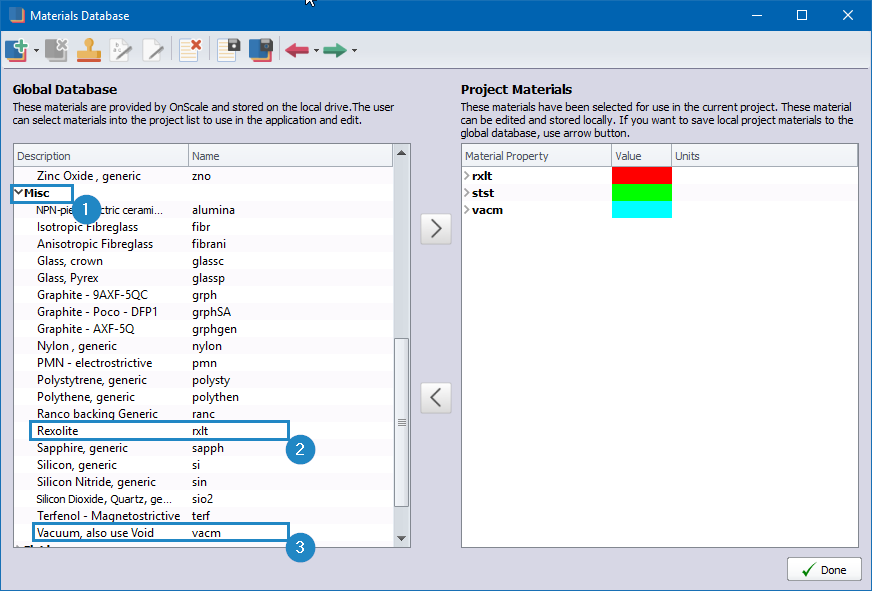

  1. Miscを展開します。
  2. Rexolite - rxltをダブルクリックします。
  3. Vacuum- vacmをダブルクリックします。

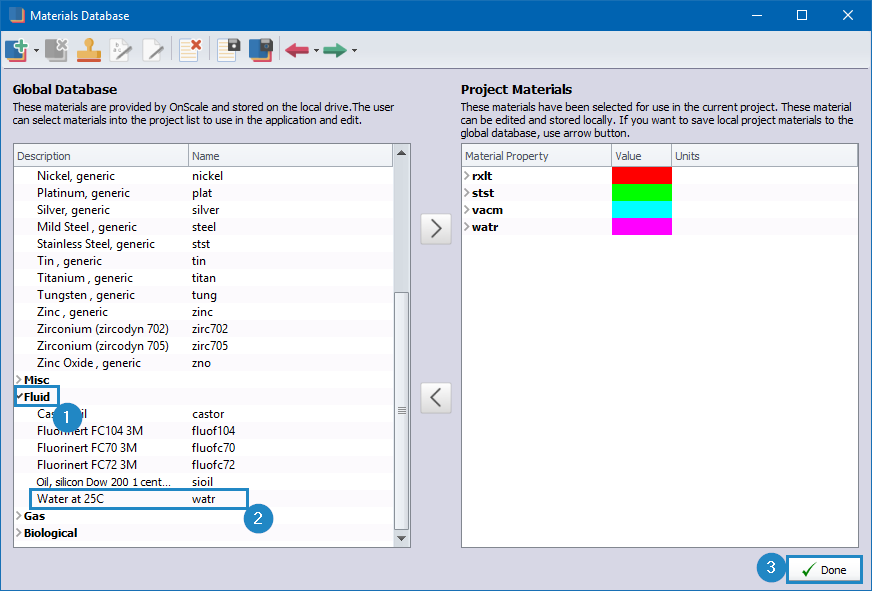

水

  1. Fluidを展開します。
  2. Water at 25C- watrをダブルクリックします。
  3. Doneをクリックして、Project Materialを終了します。

Step 4 - CADデータの読み込み

Note: OnScale 1.30.3以降、この手順はNew Projectウィンドウから実行できるようになりました 。そのため、最初の手順1~4で実行できます。

ダウンロード: TRL STEP File

  1. Importボタンをクリックします。
  2. ...をクリックし、TRL.stepを選択します。
  3. Importをクリックします。

Step 5 - 各パーツに材料物性を割り当てる

各パーツに材料物性を割り当てる必要があります。

ウェッジ

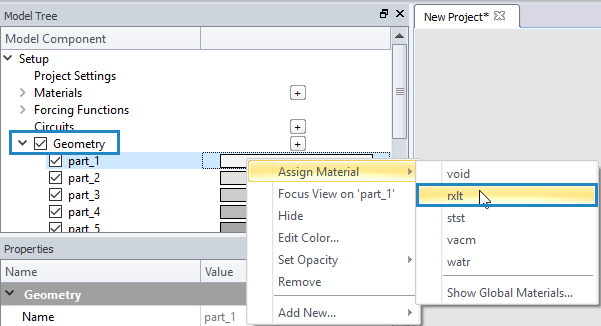

  1. Model TreeのGeometryを展開します。
  2. part_1を右クリックし、Assign Material > rxltを選択します。

プローブ

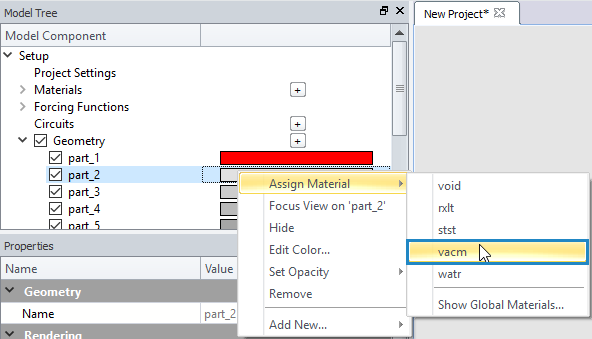

  1. part_2を右クリックし、Assign Material > vacmを選択します。

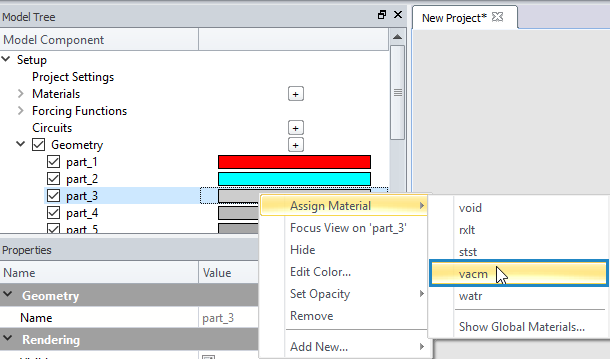

  1. part_3を右クリックし、Assign Material > vacmを選択します。

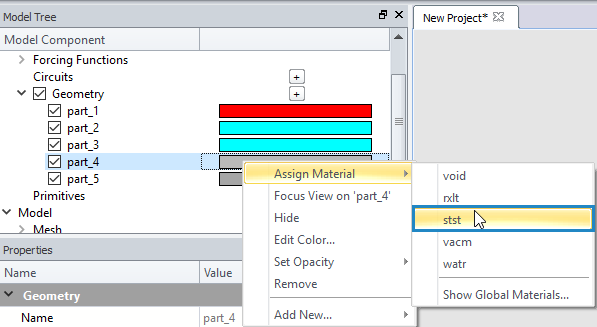

Pipe

  1. part_4を右クリックし、Assign Material > ststを選択します。

Water

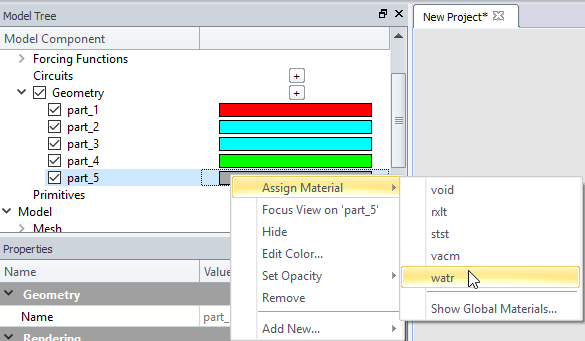

  1. part_5を右クリックし、Assign Material > watrを選択します。

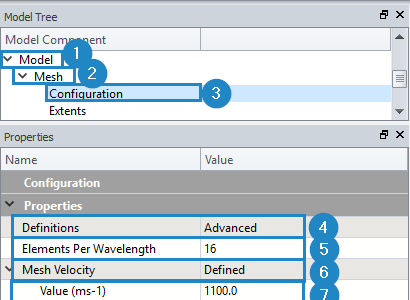

Step 6 - メッシュサイズの指定

メッシュサイズとして、1波長あたり16要素を使います。

  1. Model TreeのModelを展開します。
  2. Meshを展開します。
  3. Configurationを選択します。
  4. Definitionsを選択します。
  5. Elements Per Wavelengthに16を入力します。
  6. Mesh Velocityを展開し、Definedを選択します。
  7. Mesh Velocityの1100を入力します。

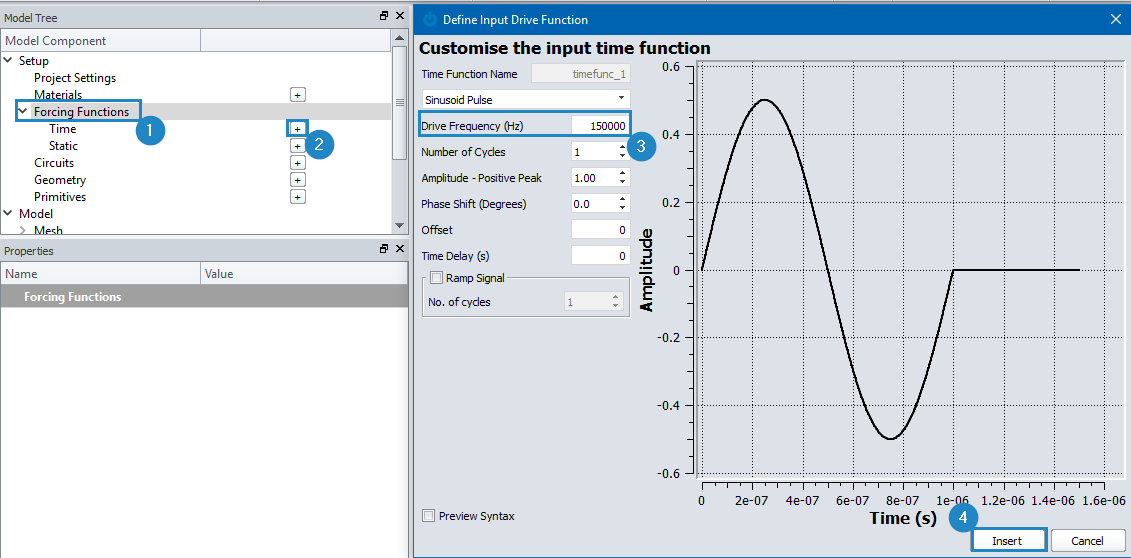

Step 7 - 駆動関数を指定する

駆動関数として時間関数を設定します。

送信プローブに圧力負荷を割り当てる必要があるため、駆動機能が必要です。このモデルでは、正弦波駆動関数を使用します。

  1. Model TreeのForcing Functionsを展開します。
  2. '+' をクリックし、Define Input Time function windowを開きます。
  3. Drive Frequencyの150,000を入力します。
  4. Insertをクリックしてウィンドウを閉じます。

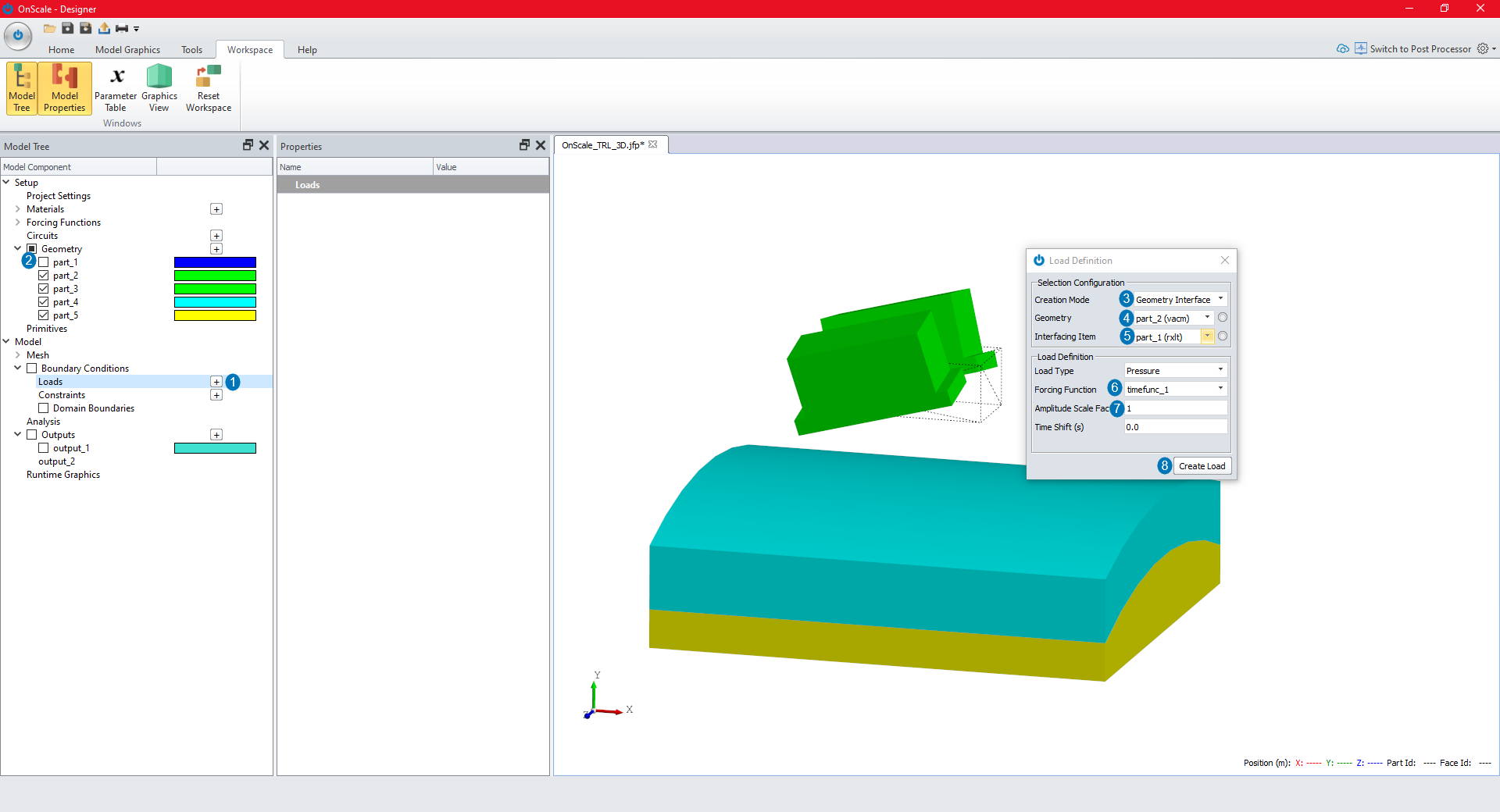

荷重の指定

  1. Model TreeのBoundary Conditionsを展開、 Loadsの隣にある+をクリックします。
  2. Model TreeでGeometryにあるpart_1のチェックを外し、非表示にします。
  3. Creation ModeでGeometry Interfaceを選択します。
  4. part_2を選択します。
  5. Interfacing Itemで、ドロップダウンメニューからpart_1を選択します。
  6. focusing functionでtimefunc_1を選択します。
  7. Amplitude Scale Factorに1を入力します。
  8. Create Loadをクリックします。

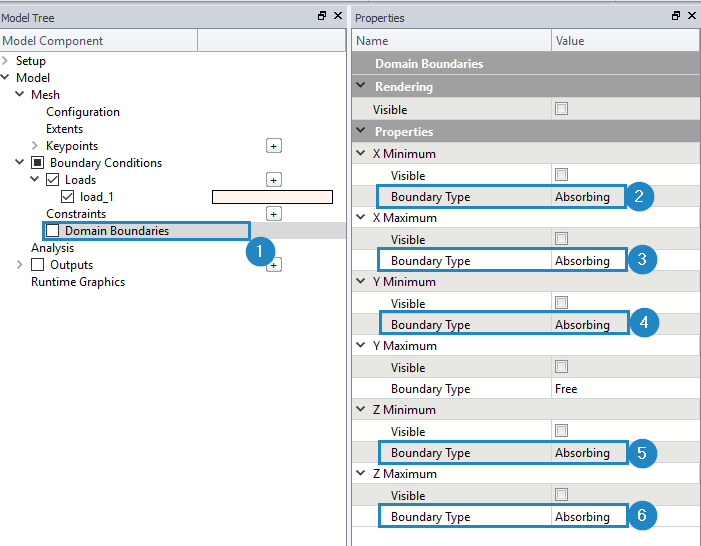

Step 8 - 境界条件の設定

Ymin以外のすべての境界を吸収条件（Absorbing conditions）に変更する必要があります。これは、パイプの一部をシミュレートしているだけであり、境界で波が反射しないためです。

  1. Domain Boundariesをクリックします。
  2. X Minimumを展開、Boundary TypeをAbsorbingへ変更します。
  3. X Maximumを展開、Boundary TypeをAbsorbingへ変更します。
  4. Y Minimumを展開、Boundary TypeをAbsorbingへ変更します。
  5. Z Minimumを展開、Boundary TypeをAbsorbingへ変更します。
  6. X Maximumを展開、Boundary TypeをAbsorbingへ変更します。

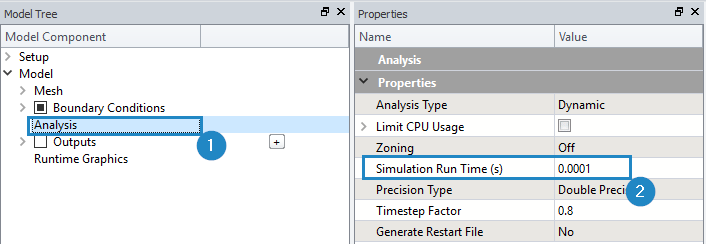

Step 9 - 解析実時間の指定

解析実時間を0.0001秒に設定します。

  1. Analysisをクリックします。
  2. Simulation Timeに0.0001を入力します。

Step 10 - 計算結果出力の設定

レシーバーの音圧の時刻歴、および最大圧力の出力設定をします。

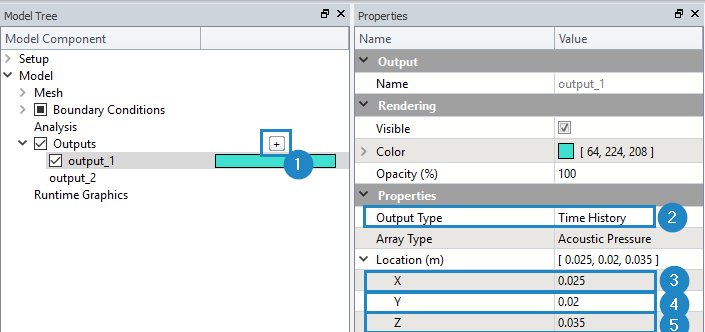

1 - レシーバーの音圧の時刻歴

  1. +をクリックして、new outputを作成します。
  2. Output TypeをTime Historyへ変更します。
  3. Location > Xに0.025を入力します。
  4. Location > Yに0.02を入力します。
  5. Location > Zに0.035を入力します。

2- 最大音圧

  1. +をクリックして、new outputを作成します。
  2. Output TypeをField Dataへ変更します。
  3. Field TypeをMaximumへ変更します。

Step 11 - クラウド上で解析実行

これで解析モデルを作成できたので、クラウド上で計算を実行します。

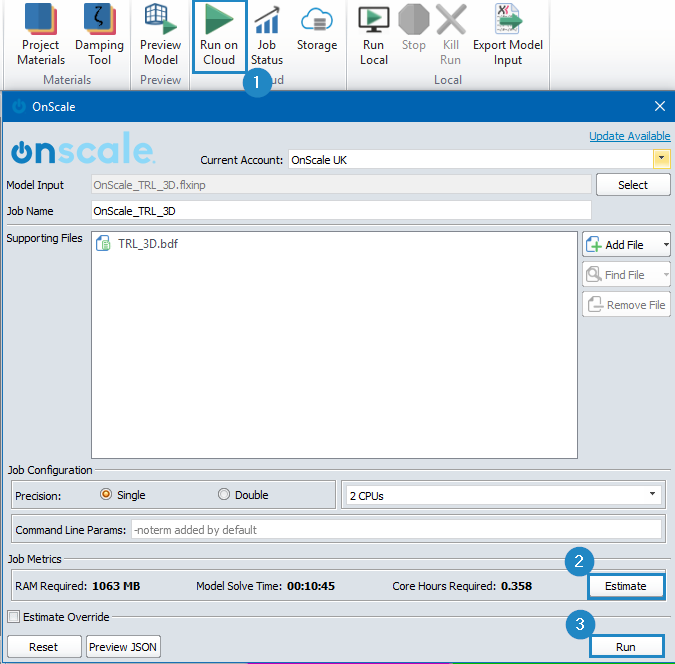

  1. Run on Cloudをクリックします。
  2. Estimateをクリックします。
  3. Runをクリックします。

Step 12 - 結果処理を行う

解析結果ファイルをローカルマシンへダウンロードします。

計算終了後、解析結果ファイルをローカルマシンへダウンロードする必要があります。ダウンロードは結果処理を行うために必要です。

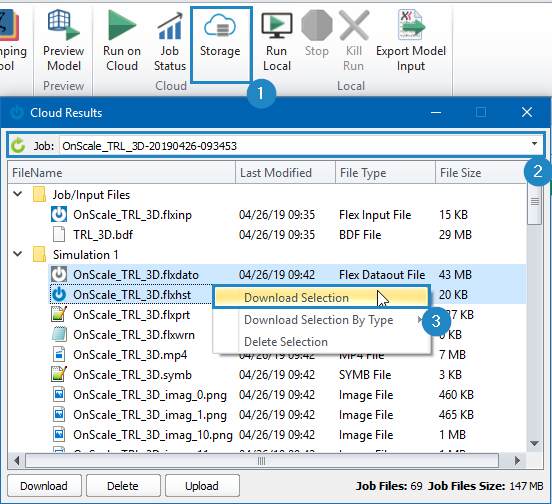

  1. Storageをクリックします。
  2. Jobから計算した解析モデルを選択します。
  3. CTRLキーを押しながら.flxdatoと.flxhstを選択、右クリックしてDownload Selectionをクリックします。

ファイルエクスプローラーがポップアップ表示されたらファイルの保存先を選択し、Select Folderをクリックしてウィンドウを閉じます。

Post Processモードへの切り替え

Important: クラウドから結果ファイルをダウンロードすると、解析結果をローカルPCで結果処理できるようになります。次にPost Processモードで結果処理を行います。

  1. Post Processorへ切り替えるためにアイコンをクリックします。

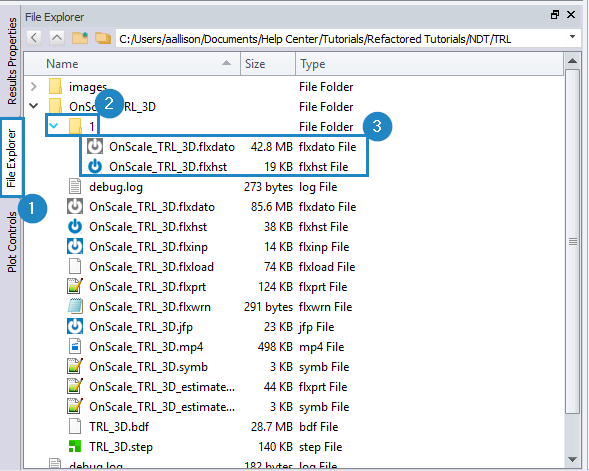

解析結果ファイルを開く

  1. File Explorerをクリックします。
  2. 指定したフォルダを展開します。
  3. Results Managerにある.flxdatoと.flxhst をダブルクリックします。

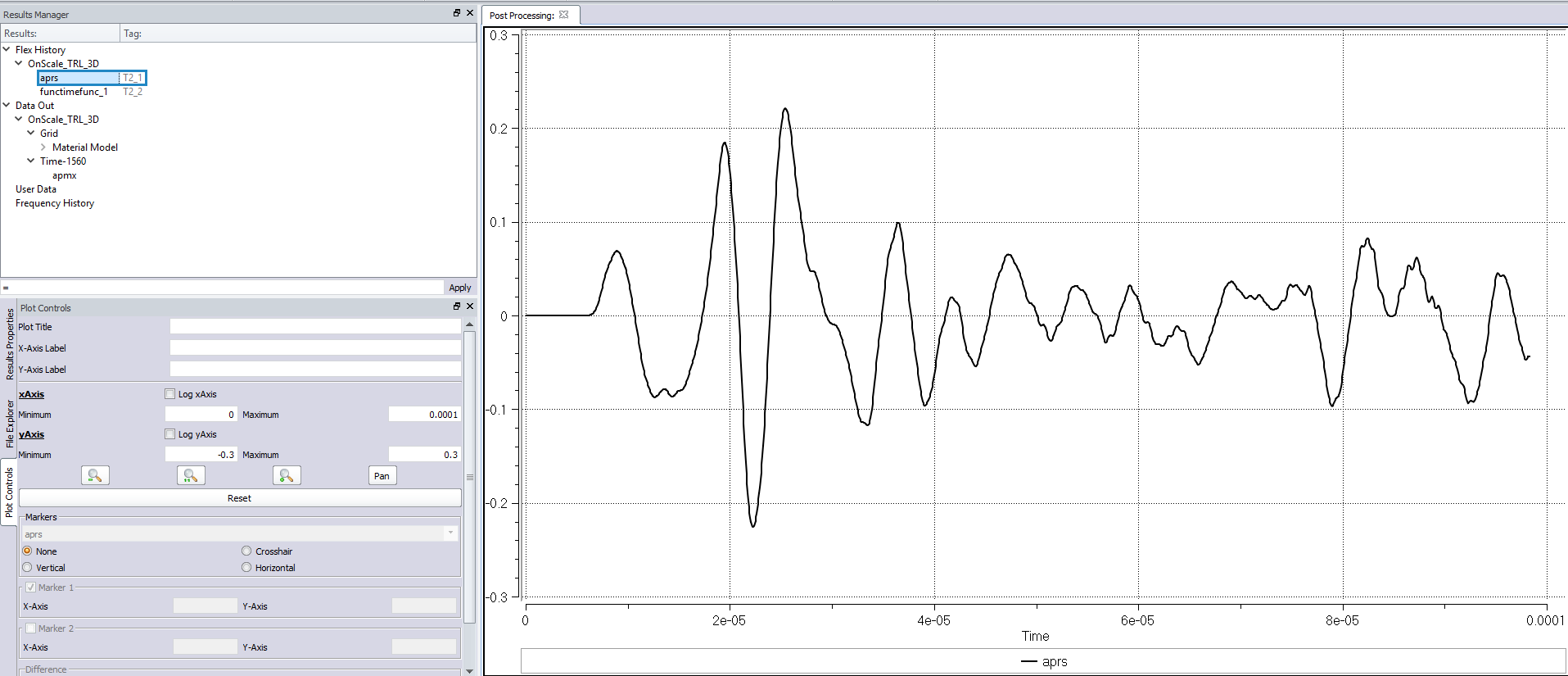

時刻歴グラフの表示

  1. Results Managerのaprsをダブルクリックします。

最大音圧

  1. Results Managerのapmxをダブルクリックします。
  2. Continueをクリックします。
  3. Scale Factorに0.5を入力します。
  4. モデルを回転して、モデルのさまざまな部分での最大圧力を確認して下さい。

最後に

TRL波検査シミュレーションのチュートリアルを紹介しました。設定の変更したり、他の出力を追加するなど、このモデルを出発点に色々お試しください。
