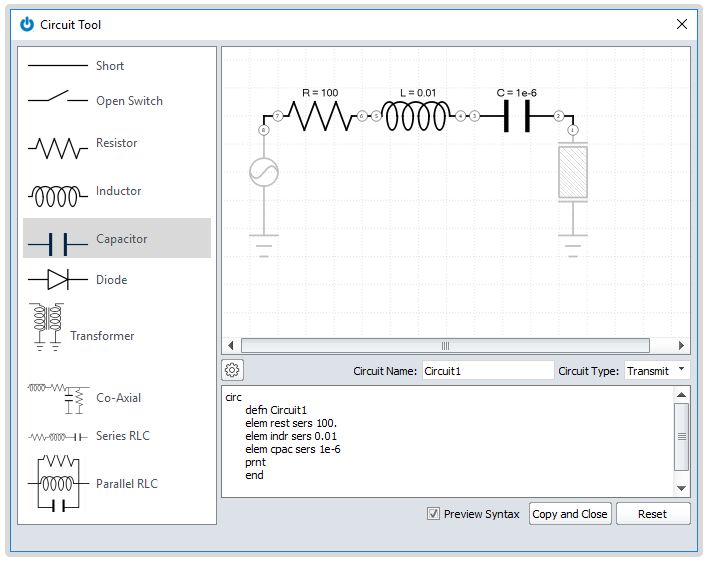

Circuit Toolを使用して、次の部品から構成される回路を作成することができます。
- ショート
- スイッチ
- 抵抗
- インダクタ
- コンデンサ
- ダイオード
- トランス
- Co-Axial
- RLCシリーズ
- 並列
Circuit Toolは、AnalystモードとDesignerモードの両方で使用でき、リボンのToolタブにあります。
部品を挿入したい位置にある番号をクリックします。そして、部品を選択することで回路に追加します。ユーザーは、選択した回路のタイプに応じて、各部品にいくつかのパラメーターを指定する必要があります。たとえば、ユーザーは抵抗の抵抗値またはトランスの巻数比を指定する必要があります。
これらのパラメーターは、部品をクリックして、ウィンドウの左下隅に表示されるパラメーターを変更することで設定できます。回路タイプは、送信または受信のいずれかとして選択でき、次のいずれかによって設定することができます。
- Analystモード - 'Copy and Close'を選択 し、CTRL + Vを使用してflex入力ファイルに貼り付けます
- Designer Mode - 'Insert'を選択すると、circuitがモデルツリーに表示されます。
次の設定は、歯車のアイコンを選択してチェックボックスを切り替えることで変更できます。
