GDS Import Toolを使うことで、集積回路（IC）レイアウトをOnScaleモデリング環境に簡単にインポートすることができます。
基本機能
以下の機能を有します。
- GDSファイルの境界を介してインポートされるレイアウトの領域。数値サイズを変化させることで、ユーザーはモデル化するセクションに慣れることができます。。
- GDSファイルの設定が完了したら、ユーザーはスタックデザインをファイルにエクスポートし、再度読み込むことで、形状をさらに変更できます。
- モデルを作成するためのGDSデータの抽出。要素サイズと要素サイズ比を使用して、モデルのメッシュを制御し、レイヤー構造を正確に再現することができます。
スタックアップ属性

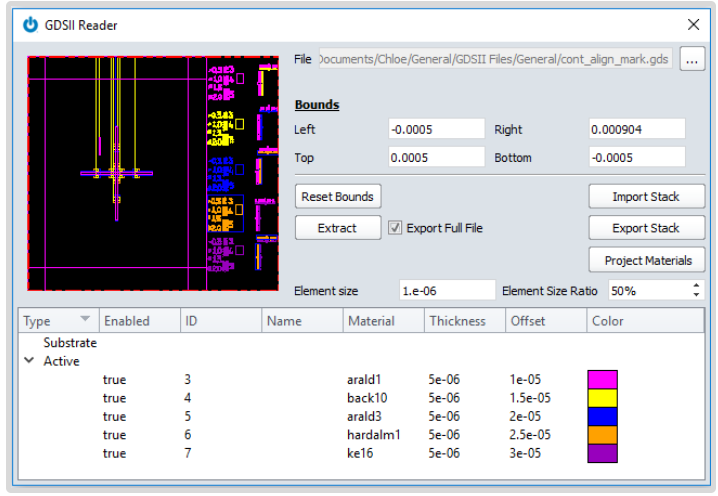

リーダーの下部にあるテーブルには、GDSファイルのすべての変更可能な設定が含まれています。次の設定があります。
- Enabled: レイヤーのアクティブ化と非アクティブ化
- ID: GDSファイル内で使用されるレイヤーのID
- Name: 参照名
- Material: レイヤーの素材選択
- Thickness: レイヤーの厚さ
- Offset: 厚み方向のレイヤーの位置を制御します
- Color: GDSレイアウト図のレイヤーの色
Tip: これらの設定は、フィールドをダブルクリックするか、マウスの右ボタンメニューを使用して変更できます。
