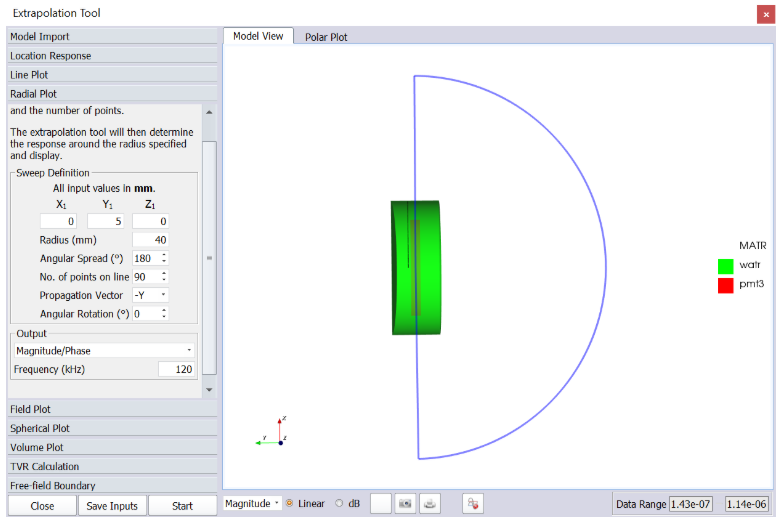

放射状プロットまたは指向性プロットにより、デバイスの最も感度が高い方向を知ることができます。Radical Plotを使うことで、これからの性能についての結果を得ることができます。 Radical PlotのRadiusは、放射状プロットが伝播方向の伸びを指定します。Angular Spreadは、計算して放射状プロット角度を作成する範囲を選択します。 Propagation Vectorは、デバイスが波を投影する方向と一致する必要があります。放射状プロットを作成する前に、ユーザーは駆動周波数を入力する必要があります。

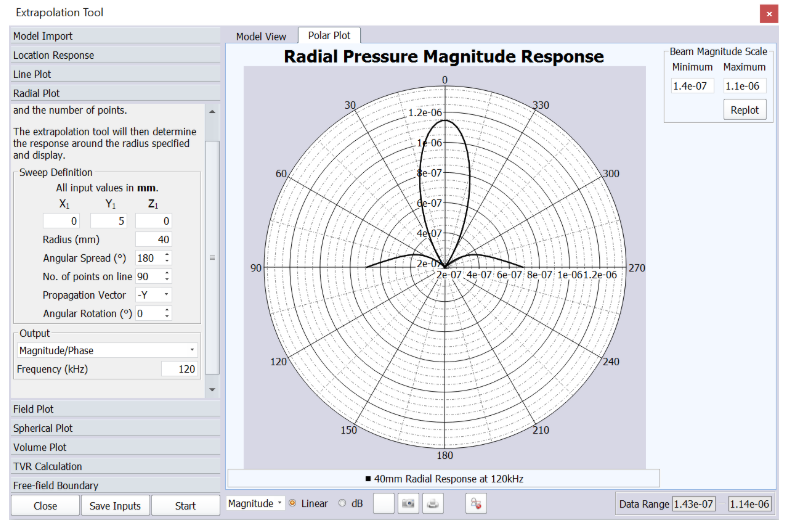

y軸を対数軸に変更する、放射状プロットの印刷、プロットを画像ファイルとして保存、データファイルのエクスポート（.csvファイル）を行うことができます。データの凡例をクリックすると、凡例を変更を加することもできます。

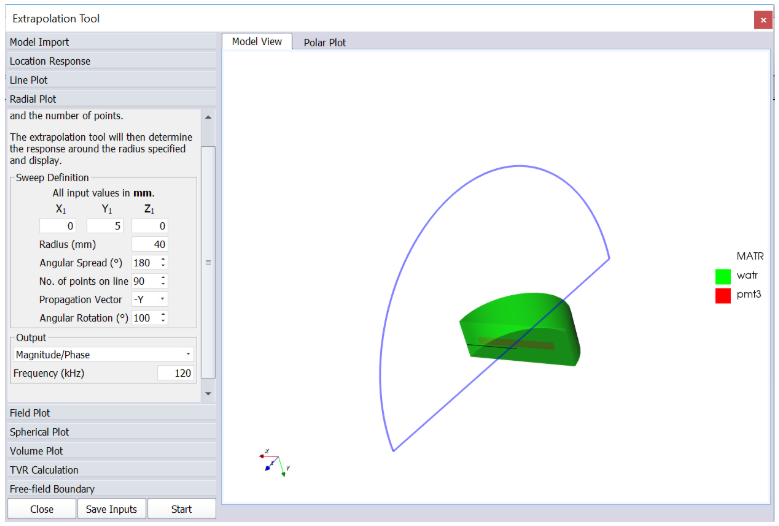

Angular Rotationオプションでは、半径方向分析の平面伝搬ベクトルを中心に回転することができます。方位角や仰角などのさまざまな軸平面のビームパターンを取得することができます。（水平または垂直）
他には、 デバイスのビーム幅を-3dBレベルと-6dBレベルの両方で表示する Beam Infoです。また、最小および最大のスケール値を入力し、Replot ボタンを押すことにより、ユーザー定義のプロットスケールを指定するためにも使用できます。
