5. Field Plot

Field Plotを使用すると、外挿境界(extrapolation boundary)の外側の3次元空間の圧力コンター図を作成することができます。

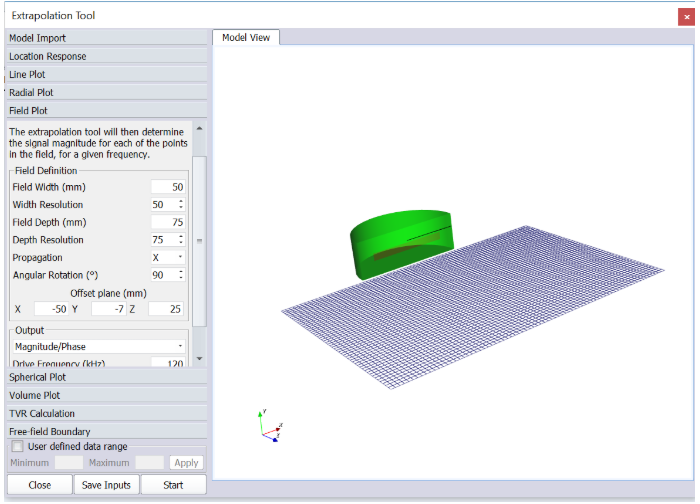

圧力コンターのサイズは、Field Widthおよび Field Depthで設定します。 Depth Resolutionでは、コンター図の解像度を指定します。Propagationは波の伝搬方向を指します。 Angular Rotationは、最大180度にフィールドを回転させることができます。 Offsetは、コンター図のプロット位置をXYZ方向のいずれかに平面を移動させます。Field Plotを使用するためには、駆動周波数を設定してください。

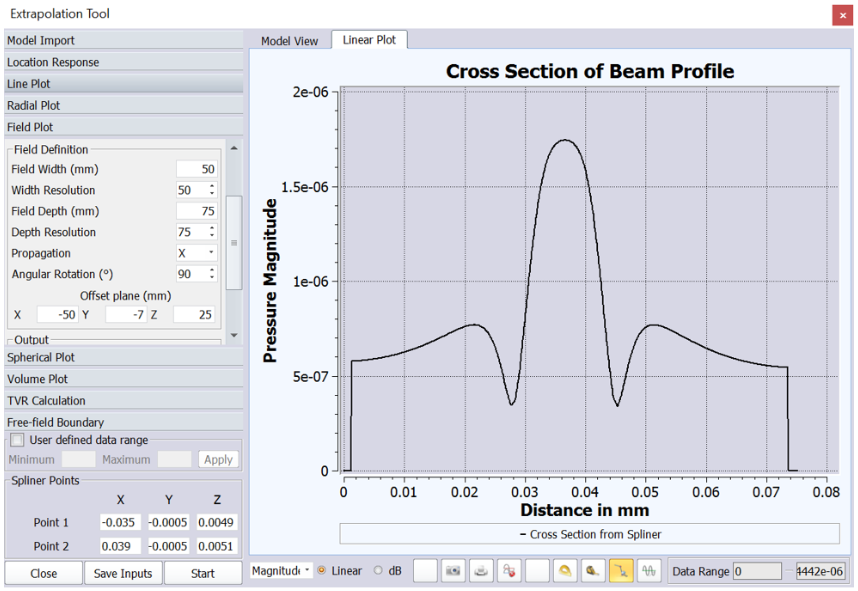

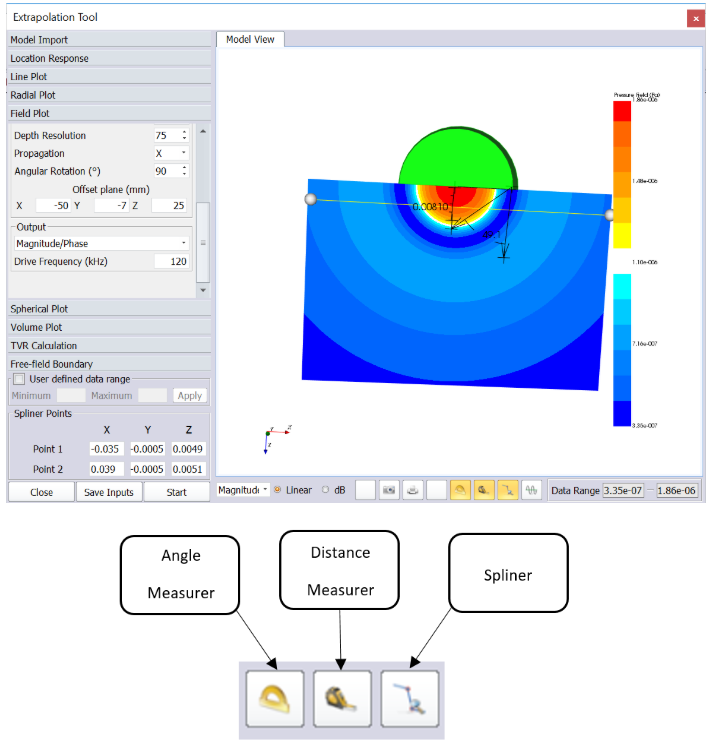

表示した圧力コンター図に対して結果処理を行うことも可能です。現在3つ機能が搭載されています(角度測定器、距離測定器、スプライン曲線)角度および距離測定機能は、ツールバーのアイコンをクリックし、プロット上でマウスを左クリックしてドラッグして使用します。スプラインを使用すると、圧力コンターから圧力データを直接抽出できます。圧力フィールドの任意の場所にスプライ曲線を作成してスプライン全体のデータを出力してグラフ表示することができます。



Spliner PointsでXYZ入力値(m)を設定し、スプライン曲線をコンター図に作成することもできます。また、  User defined data rangeを使うと最小/最大振幅を設定することができます。
