3. Line Plot

ラインプロットは、位置の応答と同様ですが、点の代わりに線(ライン)上での応答を計算します。

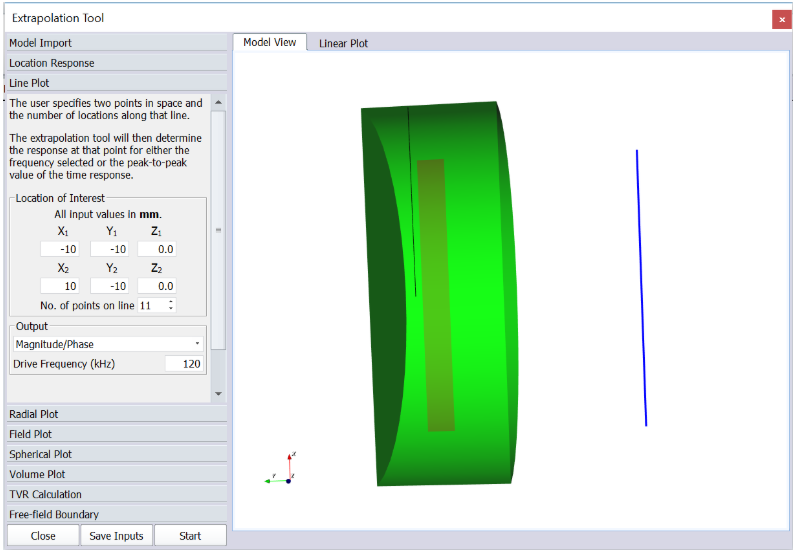

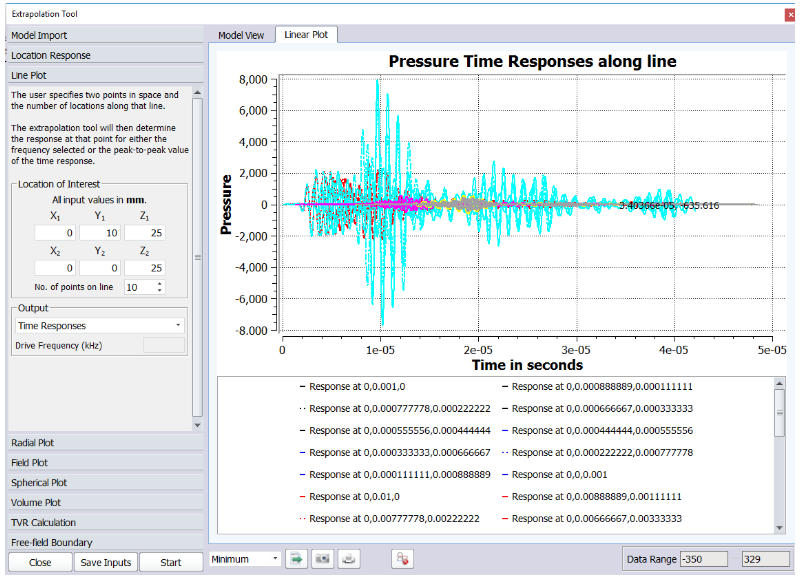

ラインプロットでは、ラインの開始と終了に2つの位置を指定する必要があります。両方のポイントのXYZ座標を入力すると、青いラインが表示されます。ラインに沿った圧力データを取得する数も変更できます(最大1000ポイント)。デバイスを駆動する周波数と出力タイプを選択します。圧力の大きさ、または波が線に沿ったポイントを通過するときの時間応答です。時間応答の場合、グラフには多くの曲線があるため、データポイントを区別するための曲線カスタマイズボタンがあります。
