横穴の検査の解析

このチュートリアルでは、BeamToolとOnScaleプラグインを使用して横穴(Side Drilled Hole)検査を解析する方法を紹介します。

BeamTool 9をお持ちでない時は10日間のトライアルをご利用下さい。詳細はこちらをご覧ください。

概要

多くの場合、溶接検査の非破壊検査では、側面のドリル穴を使用して、プローブの角度を調整しています。

Section 1 - 試験片

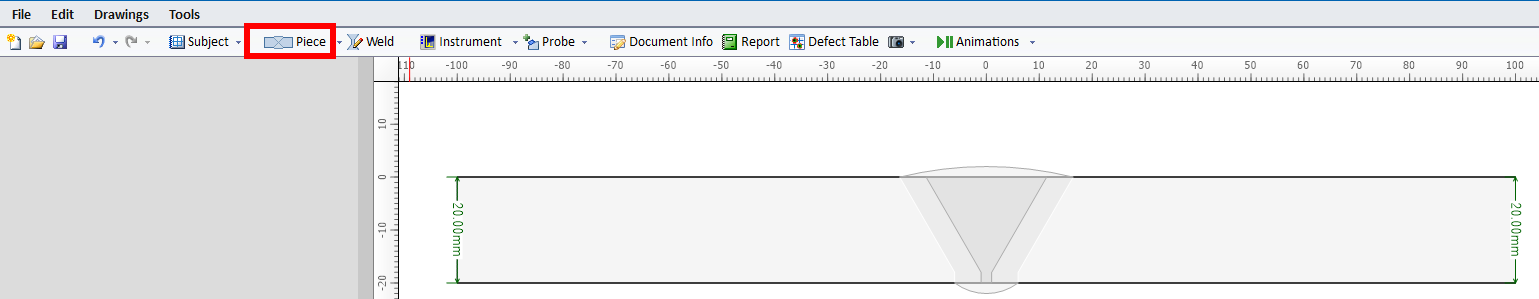

このチュートリアルではデフォルトのに用意れている試験片を使用します。ツールバーのPieceアイコンをクリックするだけで、これらのパラメーターを簡単に変更できます。


Section 2 - プローブ

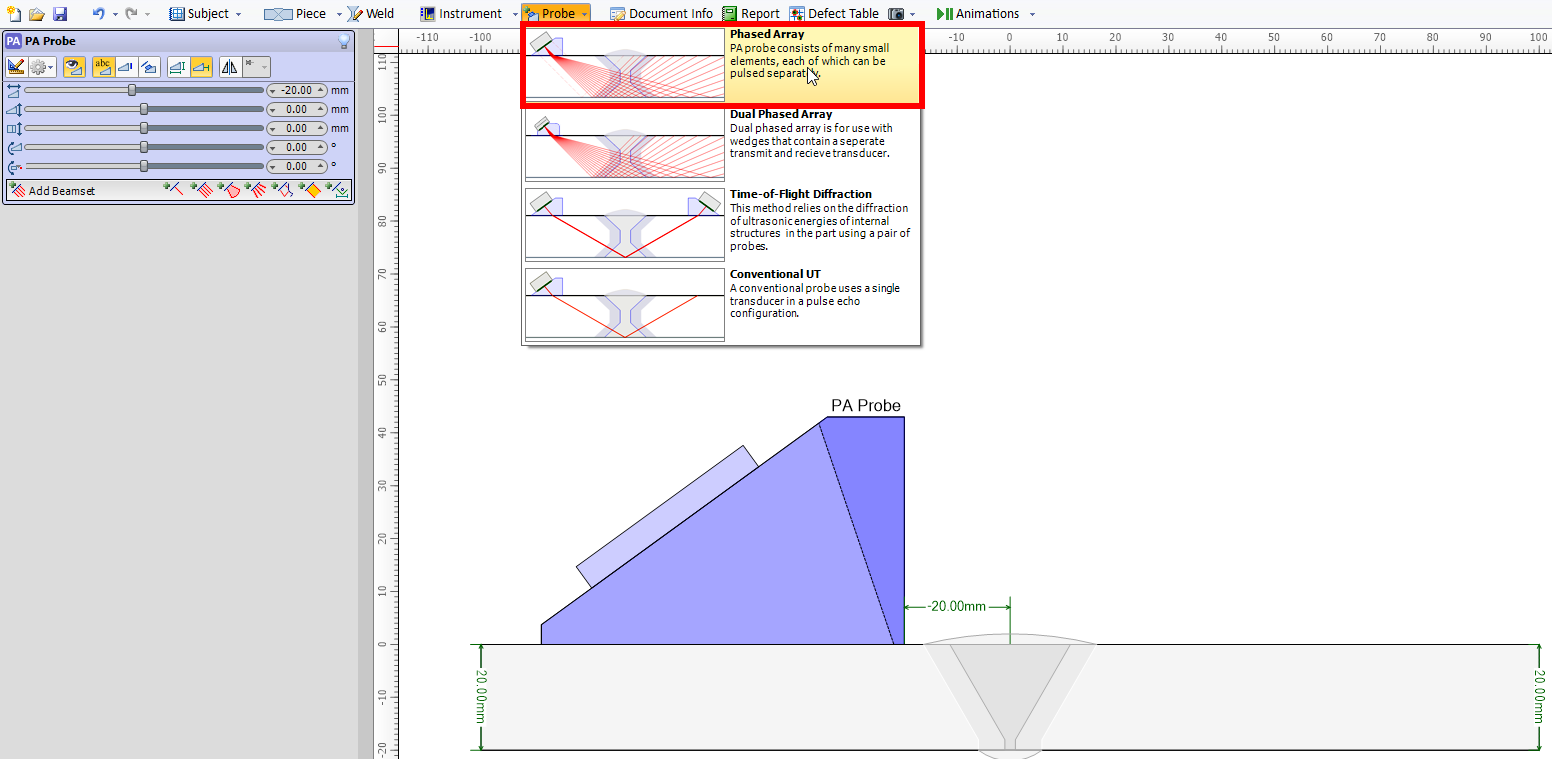

OnScaleプラグインで現在サポートされているプローブはフェーズドアレイです。ツールバーのProbeアイコンを選択して、フェーズドアレイプローブを追加します。

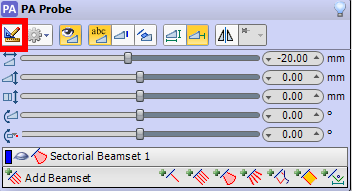

プローブの周波数を設定するには、PAプローブウィンドウのProbe Configurationボタンを 選択します。

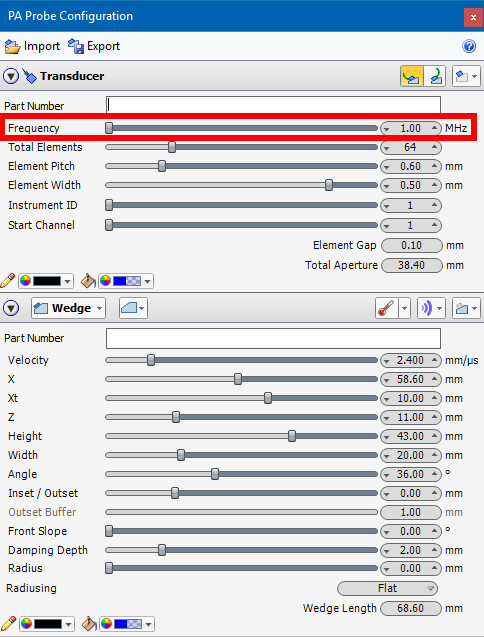

Probe Configurationウィンドウで、Frequencyを1MHzに設定します。


Section 3 - 横穴

試験片に横穴を追加するには、Draw Piece Circleアイコンを選択します。


To place the hole on the piece, click on the piece, drag your mouse to increase the radius and click to place the hole.

横穴を配置するには、pieceをクリックしてクリック、マウスをドラッグして半径を広げクリックします。

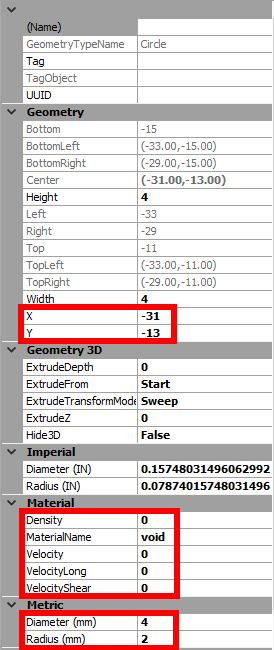

作成した穴をダブルクリックして、プロパティを位置XY(-31,13)mmに変更し、半径を2 mmにします。


Section 4 - ビームセット

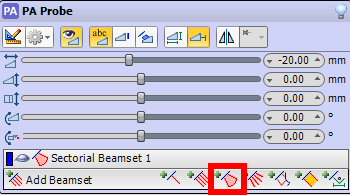

この解析では、扇形のビームセットを使用します。これを追加するには、Sectorial Beamset Configurationボタンをクリックします。


ビームセットをシミュレーションするときは、解析実時間を選択する必要があります。時間が長いほど、計算に必要なコア時間は長くなります。時間は、ビームセットのTime From Elementsクロップ値を使用して最適化できます。シミュレーション時間は、クロップ値の2倍にする必要があります(トランスデューサーに戻る音を考慮するためです)。

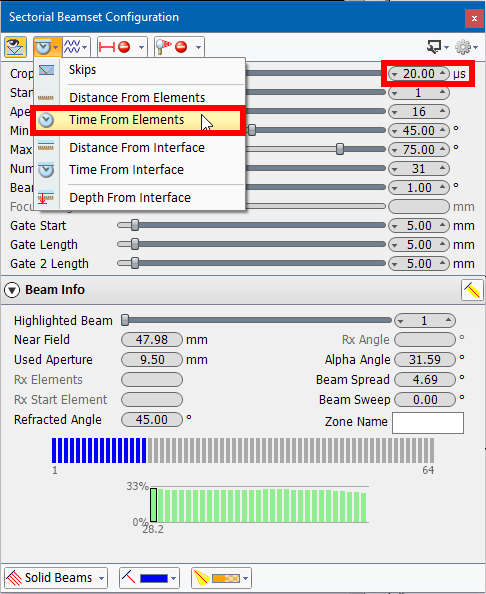

扇形ビームセットの設定ウィンドウでは、Crop Time20 μsを設定します。

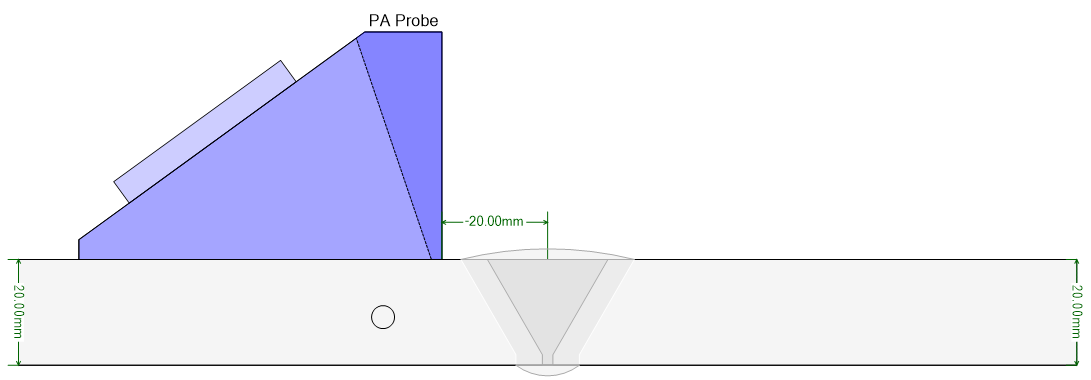

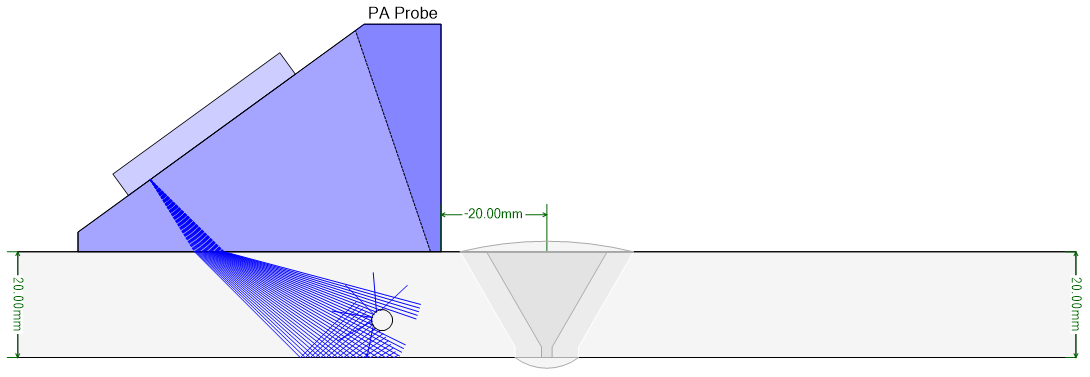

最終検査のセットアップは次のようになります。


Section 5 - 計算実行

クラウドでシミュレーションを実行するには、Tools > onscaleを選択します。

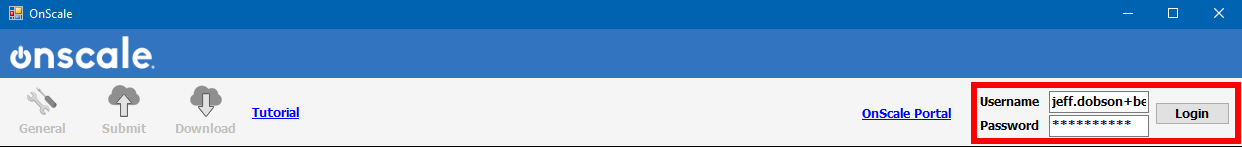

まずOnScaleにログインが必要です。

OnScaleアカウントをお持ちでない場合は、こちらから登録をお願い致します。

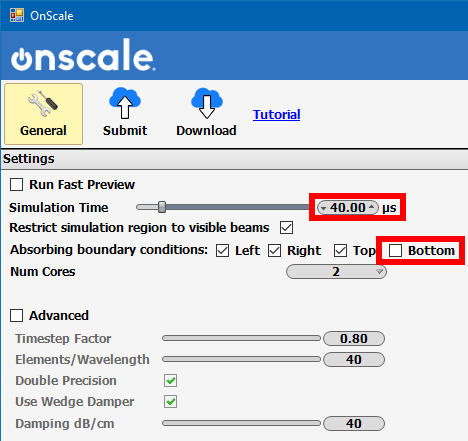

ログインしたら、Generalタブで最終的なシミュレーションパラメータを設定する必要があります。

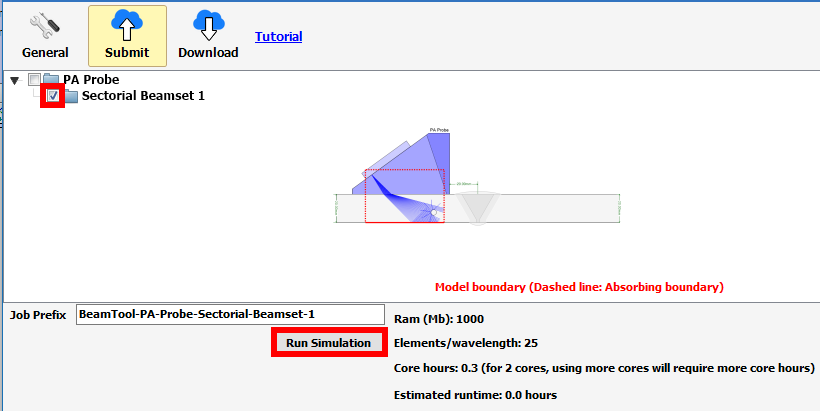

クラウド上へ解析ジョブを送信するには、Submit タブに移動し、使用するビームセットを選択して、Run Simulationを選択します。


Section 6 - ダウンロード

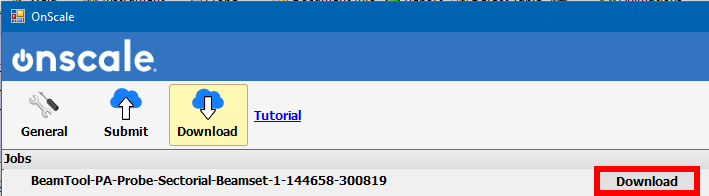

シミュレーションが完了すると、Downloadタブに表示されます。結果をダウンロードするには、Downloadボタンをクリックします。


Section 7 - 解析結果の読み込み

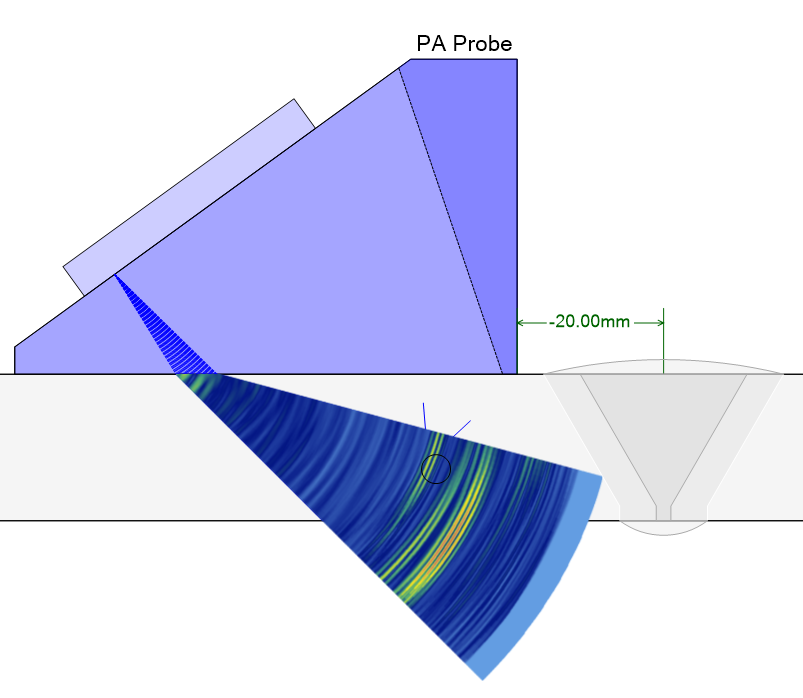

ダウンロードしたONSCALE結果ファイルをBeamToolに読み込んで、Bスキャンを表示できます。これを行うには、PAプローブウィンドウでビームセットを選択し、cog > Import Dataをクリックします。

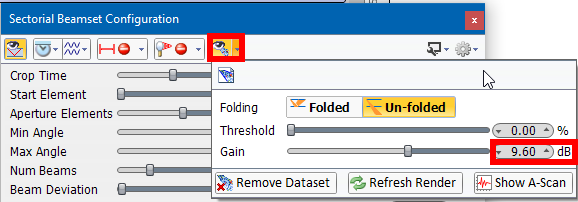

Bスキャンのゲインを上げるには、目のアイコンをクリックし、亀裂の位置が明確になるまでゲインの値を変更します。
