制約条件

フォローする

Constraintsは、Designerモデルの端に適用できる条件です。境界条件とは異なり、Constraintsは、領域の端だけではなく、モデルの任意の端に設定できます。Constraintsは、センサーと駆動部品など、2つの異なる部材が端にある場合に便利です。Constraintsを使用して、センサーマテリアルを修正し、ロードマテリアルを吸収できます。Constraintsは、Model > Boundary Conditions > Constraintsにあります。

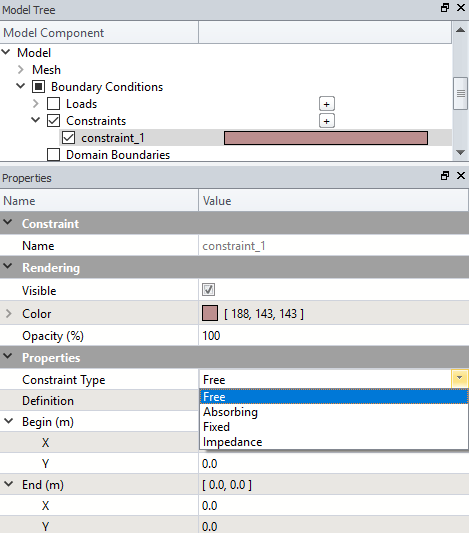

ユーザーは、プラスアイコンを使用してモデルにConstraintsを追加することができます。Constraintsは、4つのタイプあります。使用するタイプ、及び適用する領域を指定します。

Free (デフォルト)

定義::節点に外力は作用せず、自由に移動できます。

使用制限:なし

Absorbing

定義:境界によるエネルギーの反射がありません。境界を超えて伝搬していく媒体を表します。

使用制限:voidと別の素材の間で使用する必要があります。2つのvoidでない材料の間に設定することはできません。



Fixed

定義:節点は完全に固定され(変位ゼロ)、エネルギーは完全に反映されます。

使用制限:なし



Impedance

定義:節点には、指定された材料の無限荷重の質量と剛性の値があります。



使用制限:voidと別の材料の間で使用する必要があります。2つのvoidでない材料の間に設定することはできません。
