OnScaleは、等方性材料の材料特性を2つの主要な形式を使っています。つまり、バルク波速度とせん断波速度、およびバルク係数とせん断係数です。残念ながら、多くのメーカーは両形式のデータを提供していないために変換が必要です。

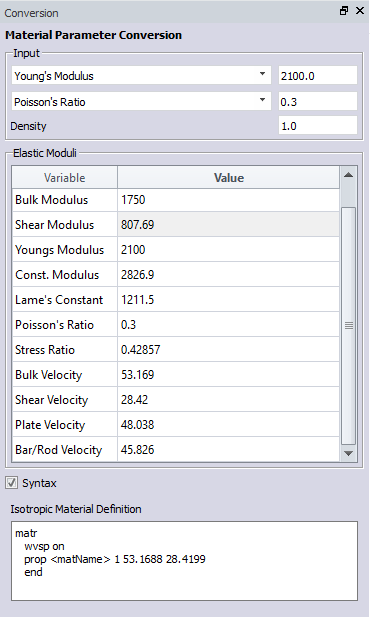

Material Conversion Toolは、AnalystモードのData Managerにあります。ツールは、ワークスペース内を移動したり、リボンのアプリケーションのWorkspaceタブからオフに切り替えることができます。
Material Conversion Toolは11の形式でデータを処理します。
- 体積弾性率
- せん断弾性係数
- ヤング率
- 拘束弾性係数
- ラメ定数
- ポアソン比
- 応力比
- バルク速度
- せん断速度
密度値と上記のリストから2つの変数が提供され、変換ツールはこれらをOnScaleでの使用に適した値に変換します。計算された物性値をスクリストにコピーするには、Syntaxボックスにチェックを入れ、テキストをスクリプトにコピーして、必要なスペースに材料名を挿入します。
