Primitiveでモデル形状を作成し、その形状全体を確認することができました。ここでは、Designerでモデルを表示・確認する方法について説明します。
回転
モデルを自由に回転させるには、モデルを左クリックしてドラッグします。

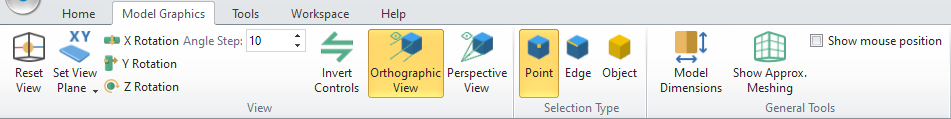

モデルを回転させるためのオプションは、リボンのModel Graphicsタブにあります。
ズーム機能
ズームインとズームアウトするには、マウスホイールを使用するか、モデルを右クリックして上下にドラッグします。
モデルをデフォルトのズームに戻すには、リボンのModel Graphicsタブで、Reset Viewをクリックします。
平行移動
表示する視野方向や倍率を変えずに平行移動させます。
マウスホイールをクリックしてからドラッグします。または、キーボードのAltキーを押したまま、モデルを左クリックしてドラッグすることもできます。
Primitiveの表示・非表示

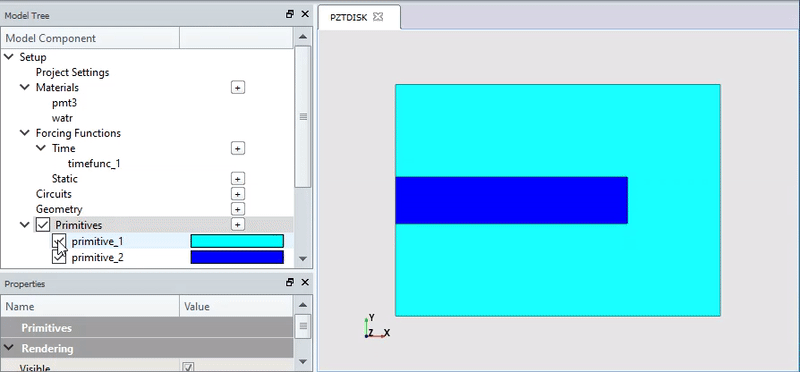

Model Treeのチェックボックスのチェックを入れる・外すことで、Primitive形状を非表示にしたり、表示したりすることができます。
Note: 他のものについても、同様に表示・非表示にすることができます。
次の作業
次はメッシュ設定について説明します。
