デフォルトでは、OnScaleはシミュレーションの速度配列を計算します。他の結果が必要な場合は、追加で出力設定を行う必要があります。
ここでは、次の出力設定を行います。

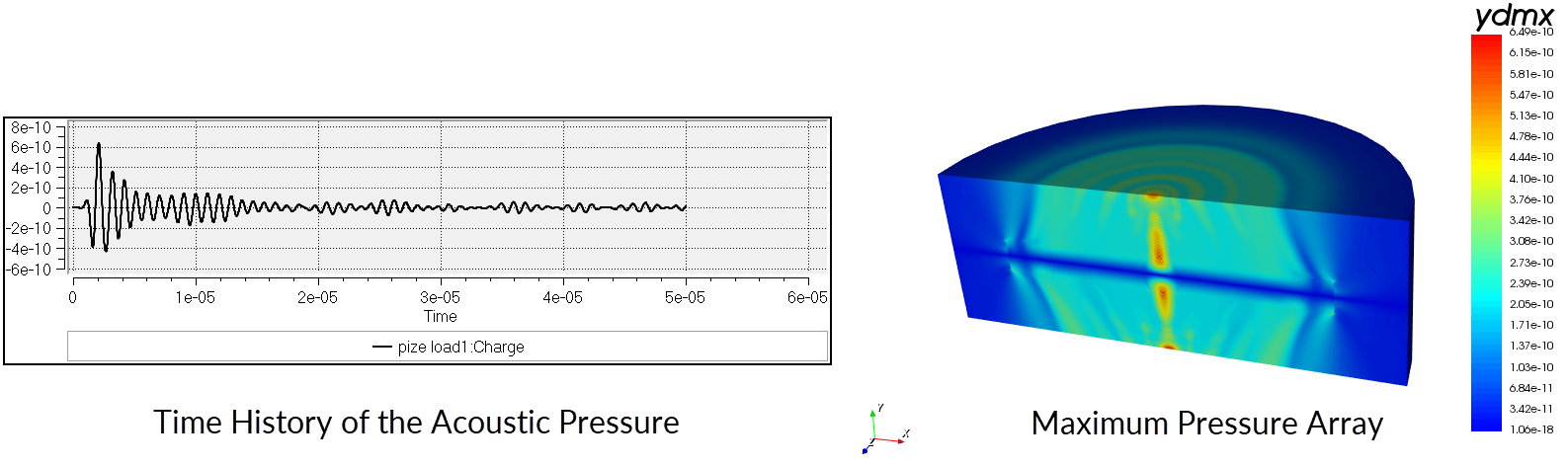

- PZTディスク上の音圧の時刻歴
- 最大圧力
Note: 音圧のプロットにより、デバイスによって生成される音響ビームの形状を可視化するすることができます。このモデルでは、いくつかの音圧のピークを確認できます。これは、音源の近距離音場でごく一般的におこります。
音圧の時刻歴を出力する
- Model TreeのOutputsの横にある
をクリックすると新しいoutputが追加されます。デフォルトの出力タイプ（Output Type）は時刻歴（Time History）になっており、結果は音圧になっています。デフォㇽトの設定を使いますが、追加で時刻歴の取得位置（PZTディスクの上面）を指定する必要があります。 - PropertiesウィンドウでLocation (mm) を展開、Yに6.を入力します。取得位置が表示されます。
Tip: 時刻歴を追加する別の方法もあります。
- Model GraphicsタブでPointをクリックします。
- モデル上で黄色の十字が表示されます。時刻歴の取得位置にカーソルをあわせ、クリックします。
- モデル上のどの場所でもいいので、右クリックして Attach Time Historyを選択します。
最大圧力を出力する。
- Model TreeのOutputs横にあるをクリックします。
- PropertiesウィンドウのOutput TypeでField Dataを選択します。
- Array TypeでDisplacementを選択します。
- Array ComponentでYを選択します。
- Field TypeでMaximumを選択します。
次の作業
次は解析を実行します。
