レビュースクリプトを使用してアルミニウム板に分散曲線を作成する方法を示します。

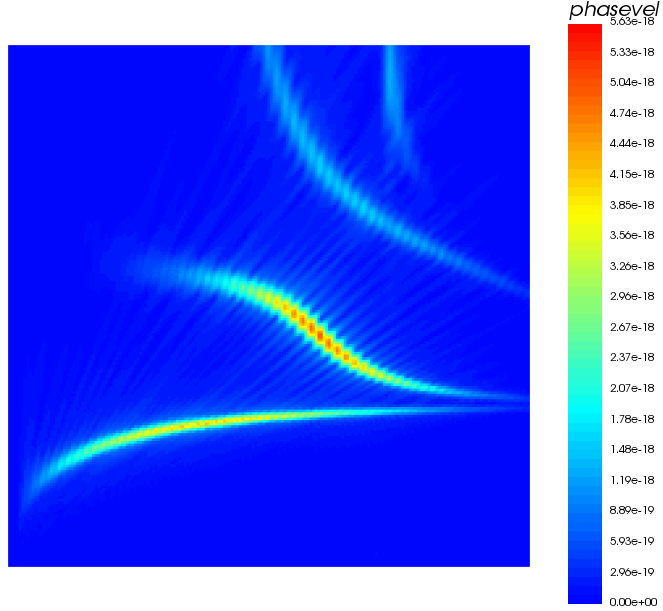

Dispersion curves obtained from OnScale results in phase velocity against frequency representation.
プレート波は表面波に似ていますが、数波長の厚さの材料で生成される点で異なります。 ラム波は、非破壊検査（NDT）で一般的に使用される波であり、材料の厚さ全体にわたって材料の表面に平行に伝播する複雑な振動波です。 ラム波は速度分散を示します。 それらの伝播速度は、試験材料の周波数と弾性特性および密度に依存します。 ラム波は、発生源における波の速度の平行成分が試験材料の速度のそれと等しい入射角で生成されます。
粒子振動の最も一般的な2つのモードは対称的および非対称的であり、一般にそれぞれS0、S1、... SNおよびA0、A1、... ANとして表されます。
出力結果
- 時系列 (XY グラフ)
- 駆動入力信号
- X軸に沿って5要素毎に記録したY方向の変位
計算時間・使用メモリ量・消費コア時間
|
モデルサイズ |
360000要素 |
|
計算時間 |
60 s (2 CPU) |
|
消費コア時間 |
0.024 |
|
使用メモリ量 |
74 MB |
|
推奨するCPU数 |
2 CPU |
レビュー
この例には、レビュースクリプト（.revinp）が付属しています。入力ファイルの実行が完了すると、フレックス履歴出力をダウンロードし、同じディレクトリで添付されたレビューファイルを開いてローカルで結果処理します。 これにより、生成された結果の時間履歴に対して2次元フーリエ変換（FT）が実行されます。 生成された2つのプロットは、上記の分散曲線と、波数対周波数表現でプロットされた分散曲線を表示します。
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
