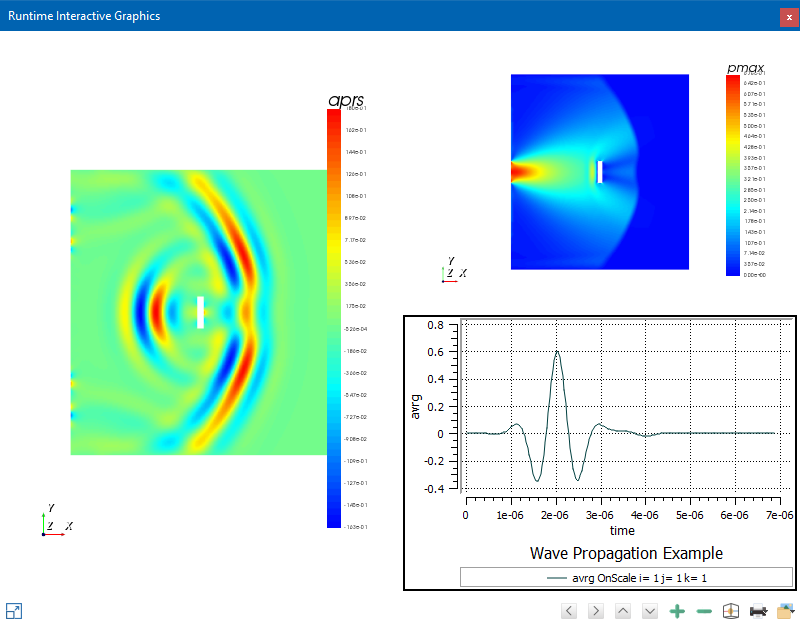

Snapshot of acoustic pressure showing wave interaction with defect
解析モデルの概要
欠陥があるステンレス鋼中を伝搬する波の2次元解析を行います。解析モデルは1/2対称モデルとして作成し、波はモデルの端に加えられた圧力荷重から生成されます。

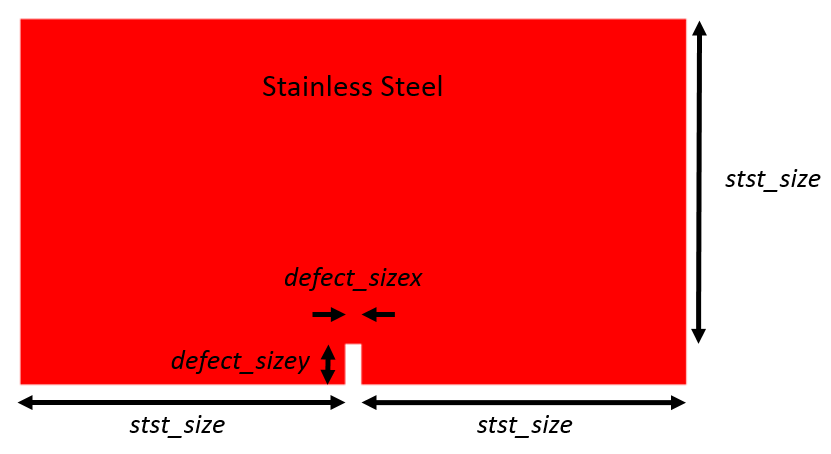

Basic Model Schematic
設計変数
このモデルでは、以下の設計変数を調整して、欠陥の寸法などを変更することができます。
|
設計変数 |
説明 |
デフォルト値 |
|---|---|---|
|
stst_size |
欠陥周りのステンレス鋼の寸法 |
20 mm |
|
defect_sizex |
欠陥のX方向の寸法 |
1 mm |
|
defect_sizey |
欠陥のY方向の寸法 |
5 mm |
|
freqint |
駆動入力信号の周波数 |
1 MHz |
出力結果
以下の結果を含む、様々な結果を作成することができます。
- 時系列 （XY グラフ）
- 駆動入力信号
- minimum X境界を横切る平均音圧
- 欠陥正面での音圧
- 欠陥正面での最大音圧

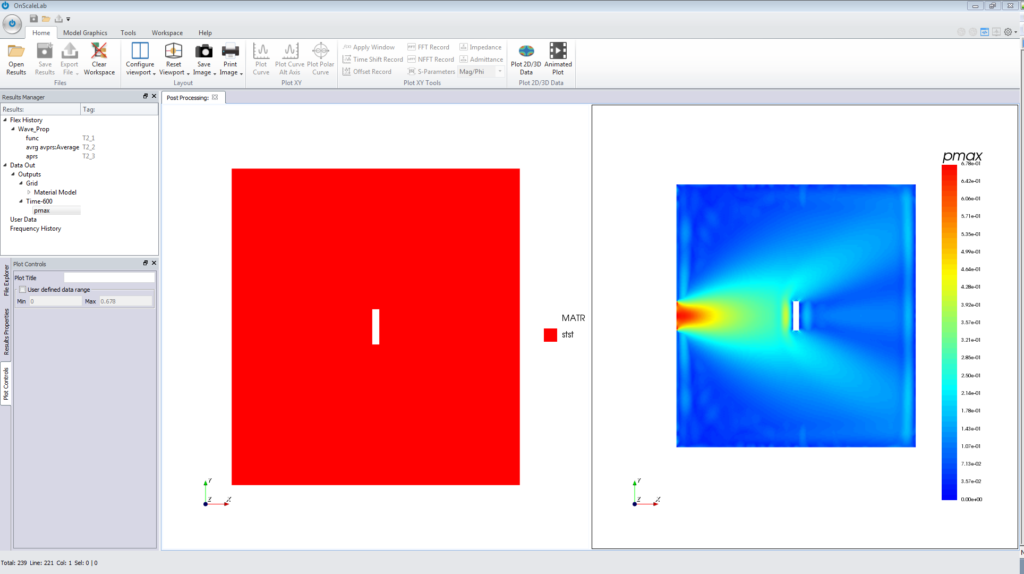

Post Processor Data Array Outputs

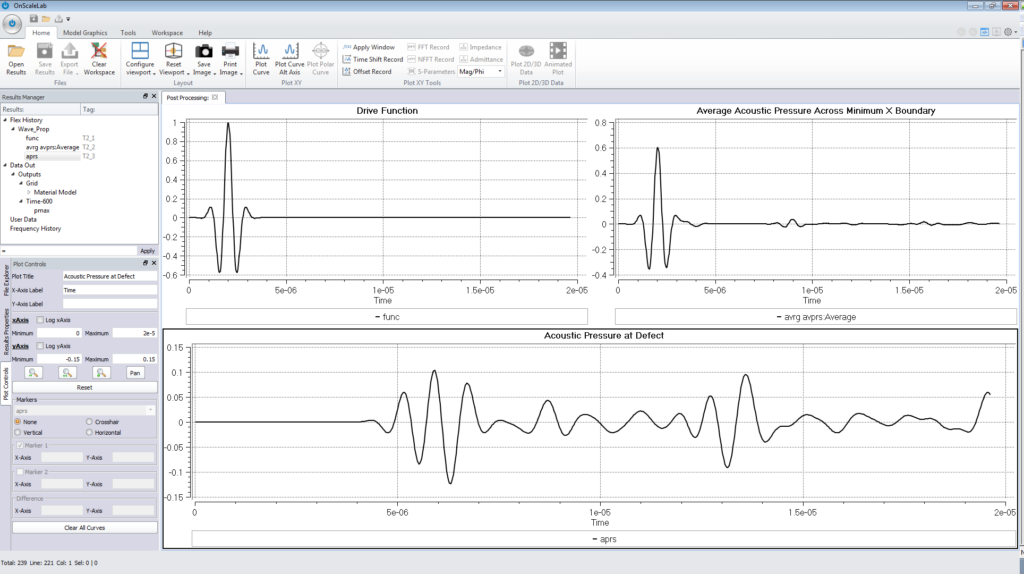

Time History Outputs
計算時間・使用メモリ量・消費コア時間
|
モデルサイズ |
21691要素 |
|
計算時間 |
38 s (2 CPU) |
|
消費コア時間 |
0.021 |
|
使用メモリ量 |
4 MB |
|
推奨するCPU数 |
2 CPU |
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
