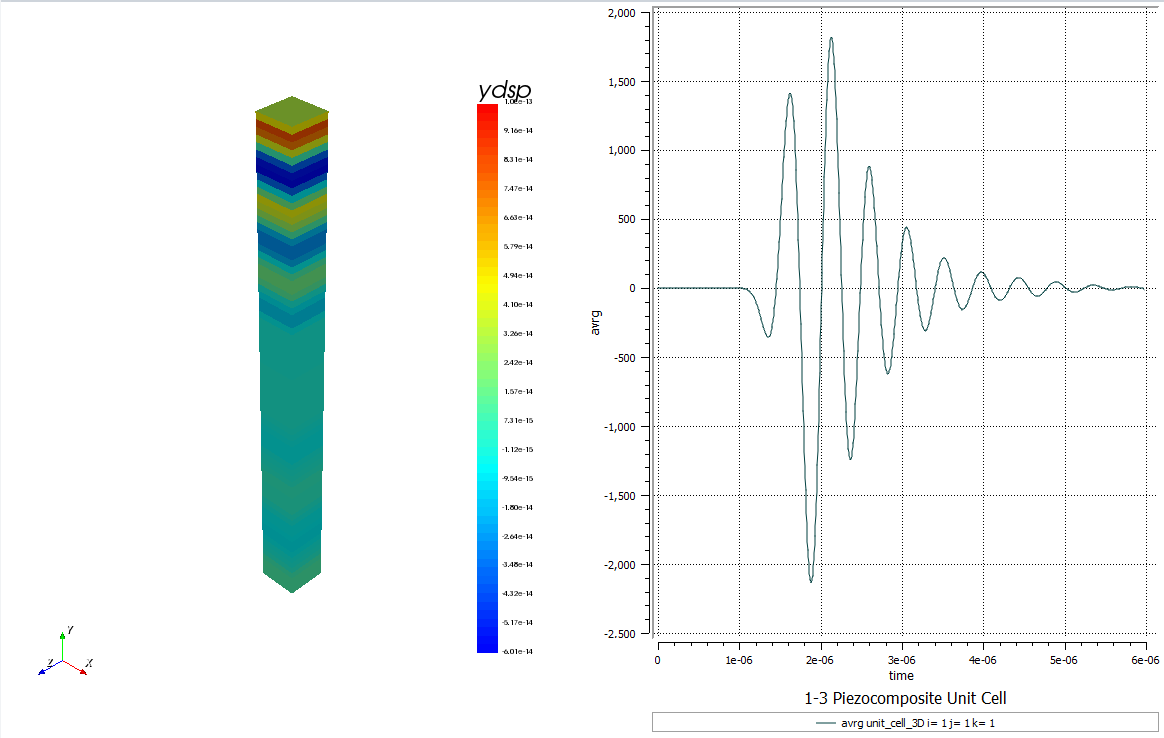

Unit cell transducer runtime graphics
解析モデルの概要
水負荷下にある、バッキング材付き1-3ピエゾコンポジットの簡易モデルを解析します。

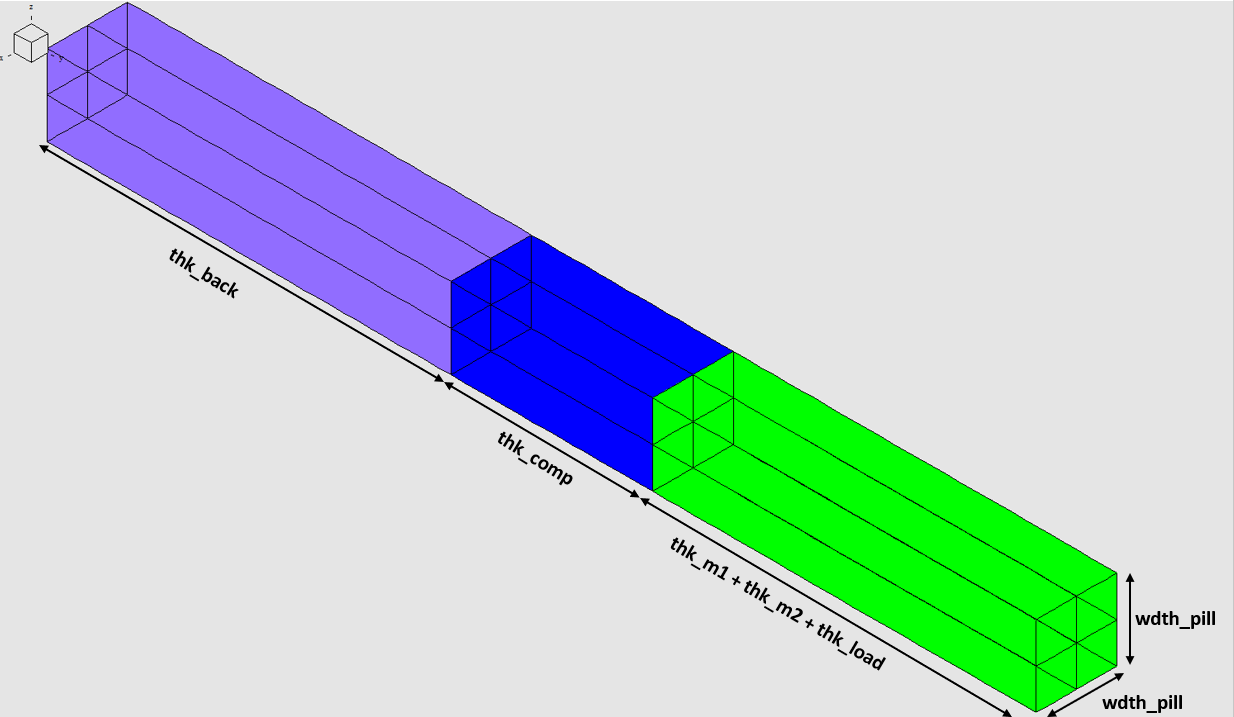

Basic Model Schematic
設計変数
解析モデルでは、以下の設計変数を変更することで、PZTディスクの寸法と水負荷領域を変更することができます。
|
設計変数 |
説明 |
デフォルト値 |
|---|---|---|
|
thk_back |
バッキング材の厚さ |
2 mm |
|
thk_comp |
圧電体の厚さ |
1 mm |
|
wdth_pitch |
ピッチの幅 |
0.4 mm |

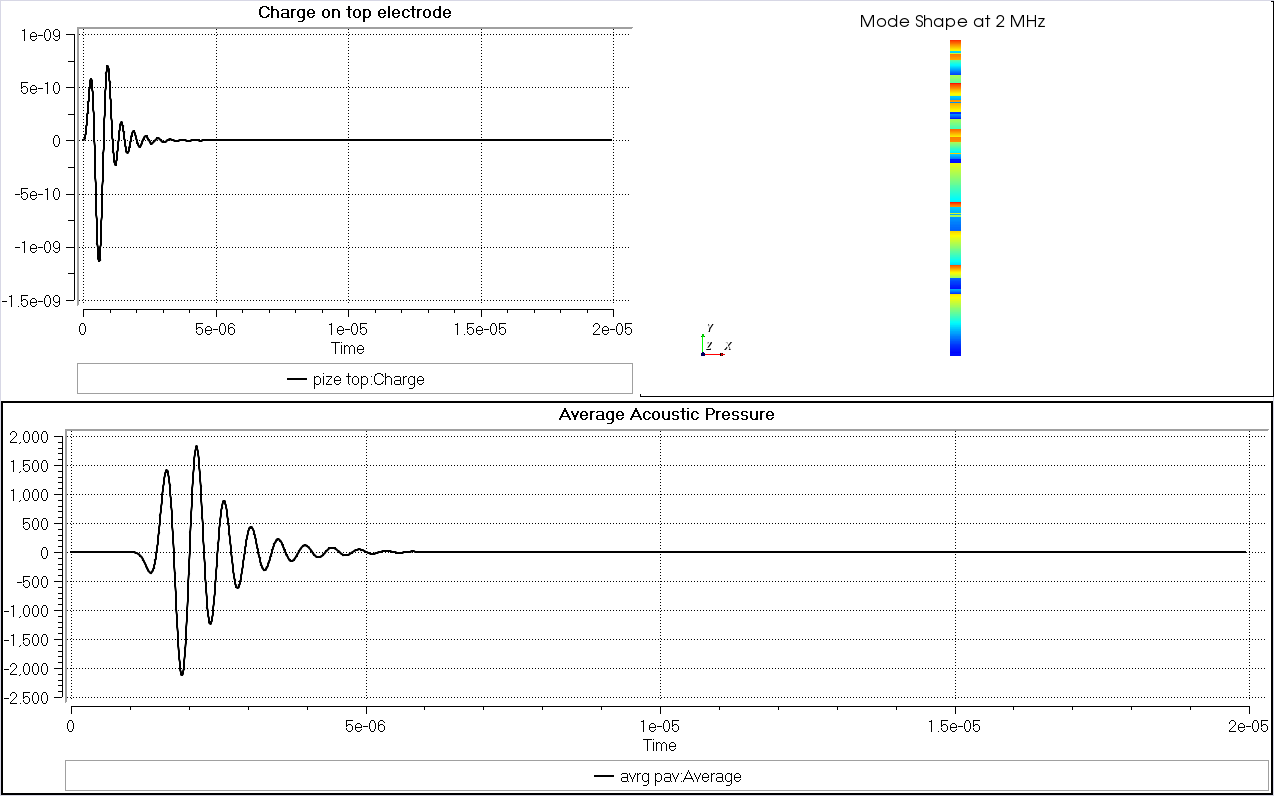

出力結果
以下の結果を含む、様々な結果を作成することができます。
- 時系列 （XY グラフ）
- 駆動入力信号
- 電極の電圧・チャージ
- 平均音圧
- モード形状（調和解析）
- 0.75 MHz
- 1.42 MHz
- 2 MHz
- 3.24 MHz
Post Processor Outputs

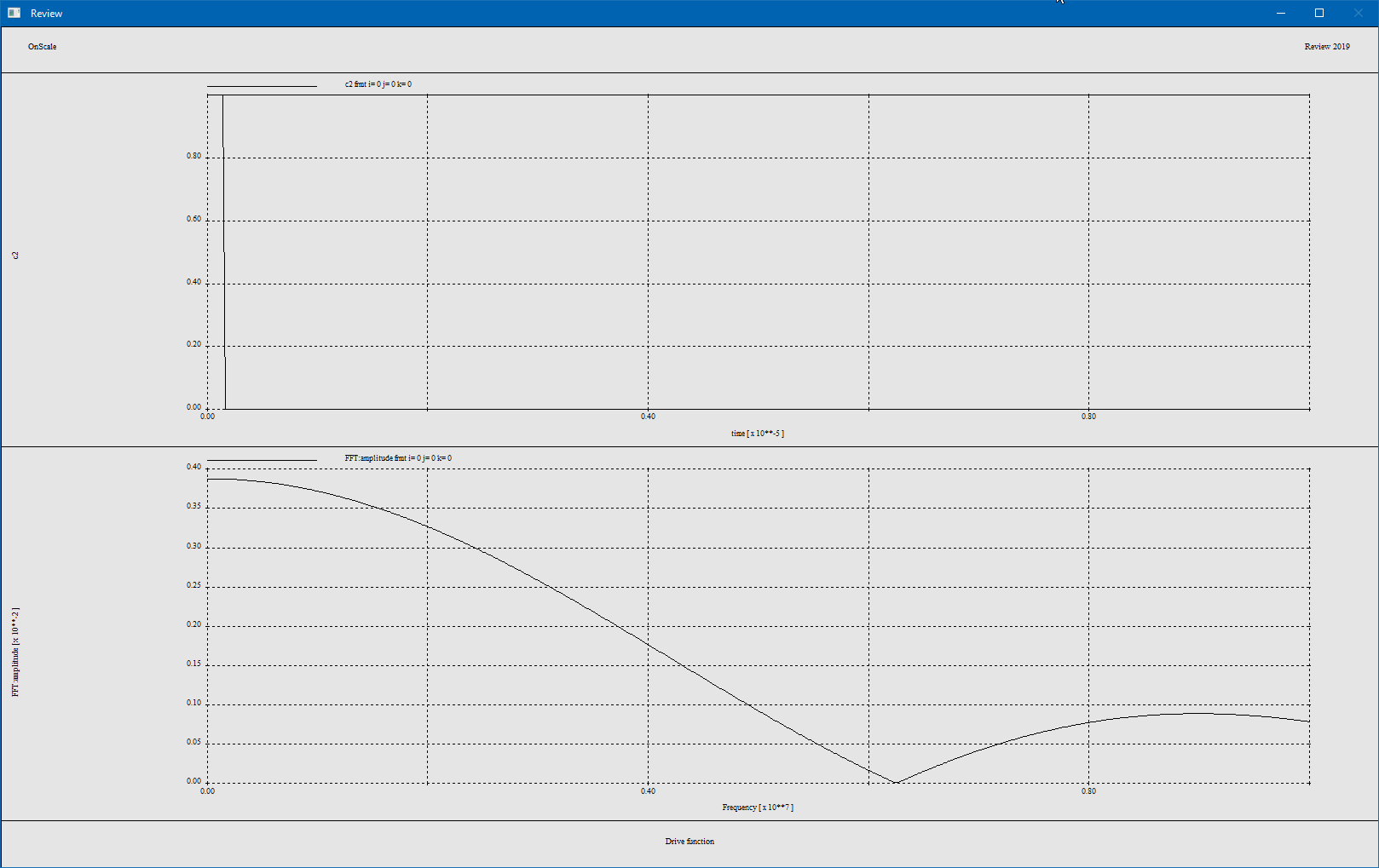

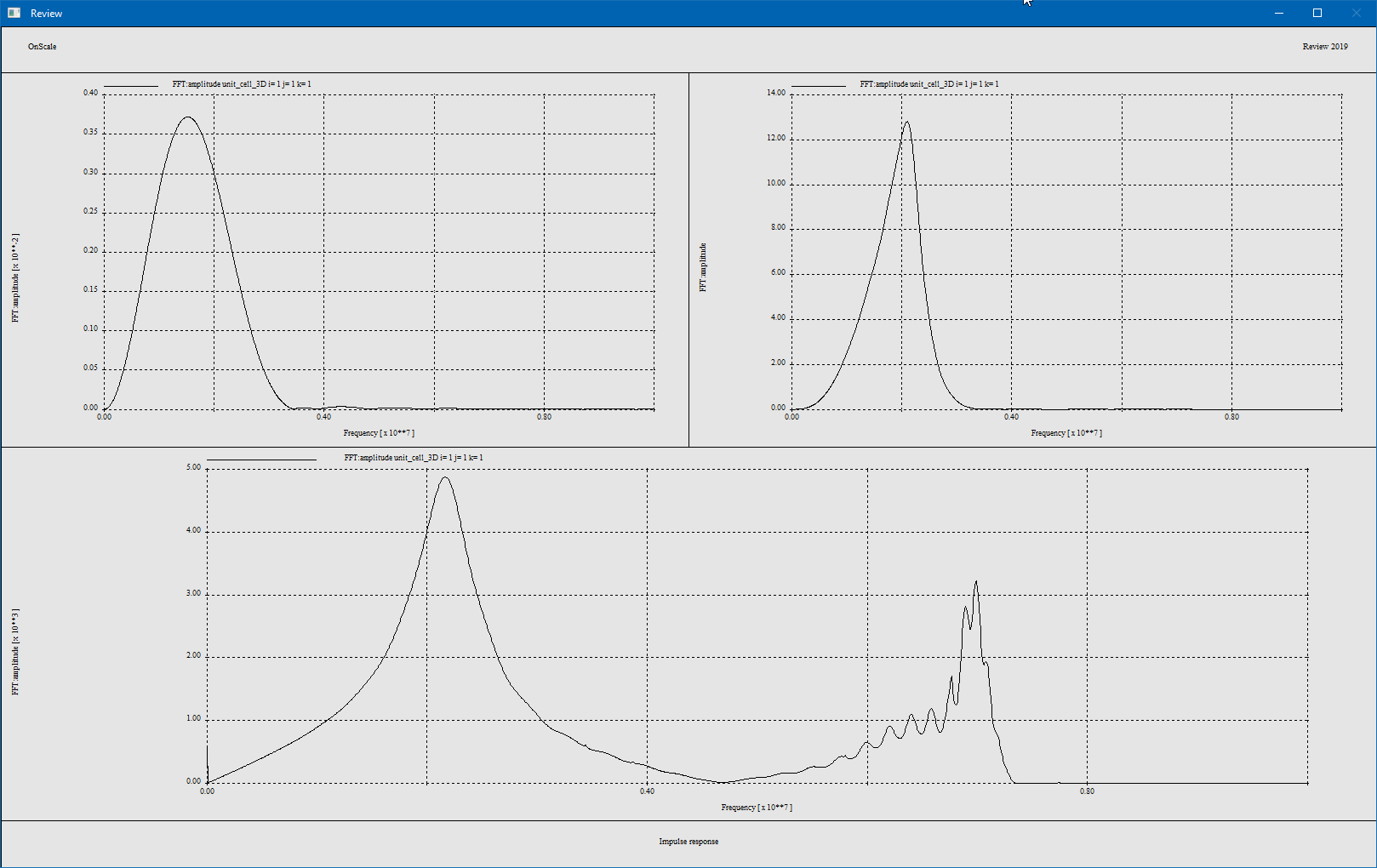

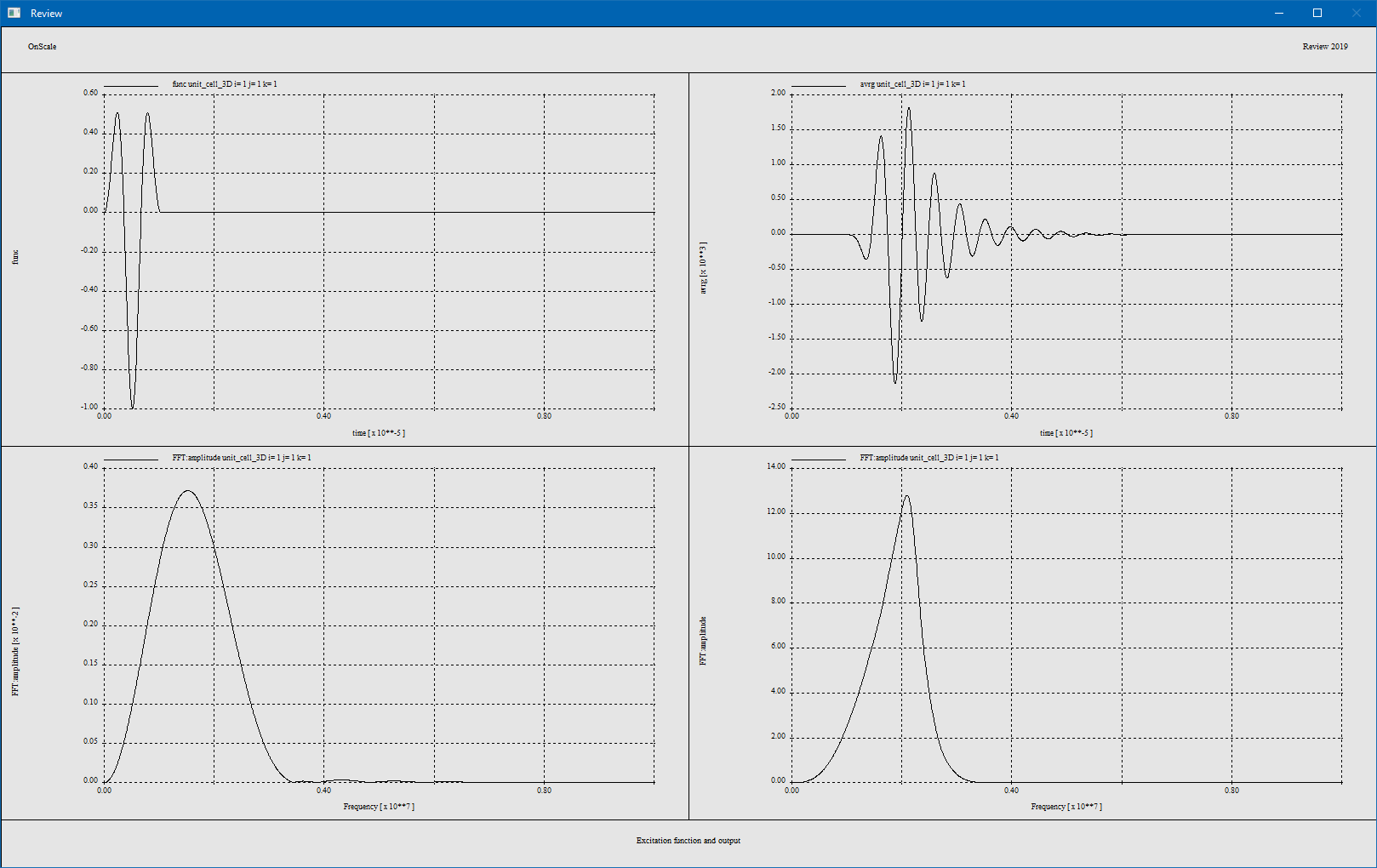

インパルス応答
インパルス応答を表示するために、駆動入力関数を取り、出力圧力信号がインパルス応答を計算するレビュースクリプト（* .revinp）を作成しました。
レビュースクリプトは結果処理で用います。 詳細はこちらのページをご参照下さい。
計算時間・使用メモリ量・消費コア時間
|
モデルサイズ |
2664要素 |
|
計算時間 |
23 s (2 CPU) |
|
消費コア時間 |
0.03 |
|
使用メモリ量 |
3 MB |
|
推奨するCPU数 |
2 CPU |
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
