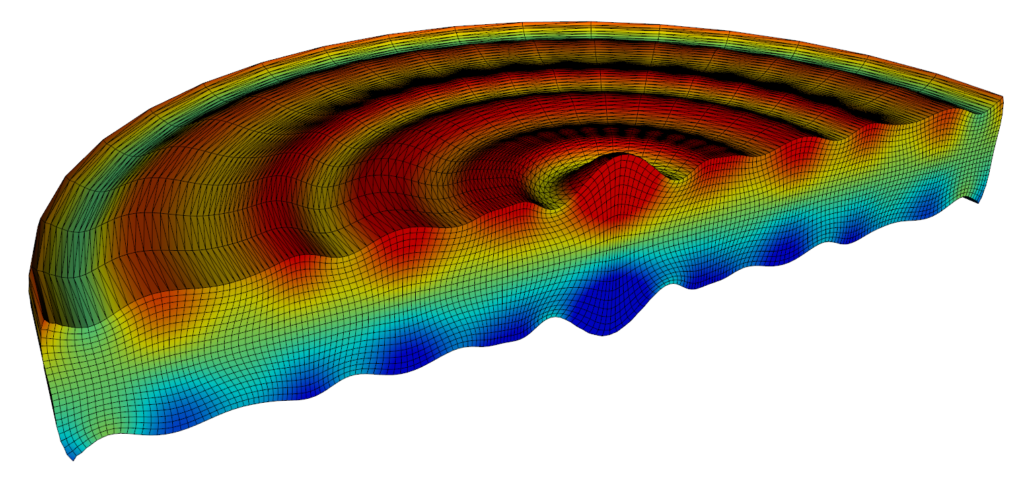

PZT Displacement at 1 MHz
解析モデルの概要
水負荷下にある圧電ディスクを解析します。

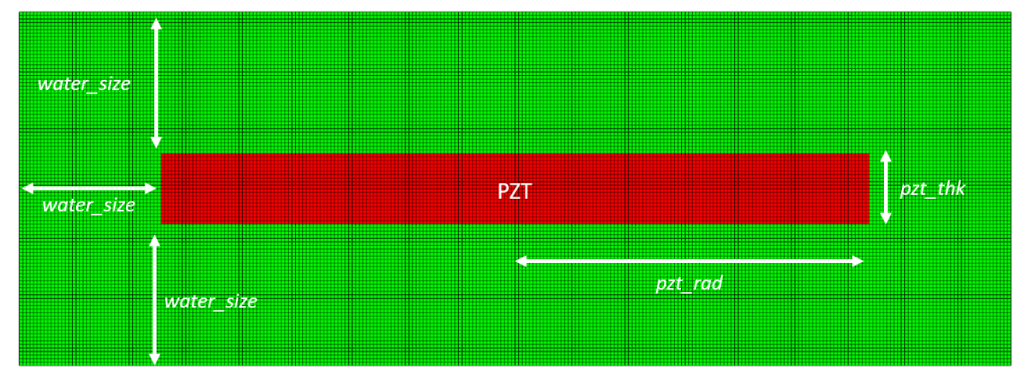

Basic Model Schematic
設計変数
このモデルでは、以下の設計変数を調整して、PZTディスクの寸法と水負荷領域を変更することができます。
|
設計変数 |
説明 |
デフォルト値 |
|---|---|---|
|
water_size |
ディスク周りの水領域の寸法 |
4 mm |
|
pzt_rad |
PZTディスクの半径 |
10 mm |
|
pzt_thk |
PZTディスクの厚さ |
2 mm |
出力結果
以下の結果を含む、様々な結果を作成することができます。
- 時系列 （XY グラフ）
- 駆動入力信号
- 電極の電圧・チャージ
- PZTディスクのY方向変位
- コンター
- モデルの最大圧力
- モデルの最大Y方向変位
- モード形状
- 1 MHz
Post Processor Outputs
計算時間・使用メモリ量・消費コア時間
|
モデルサイズ |
14000要素 |
|
計算時間 |
60 s (2 CPU) |
|
消費コア時間 |
0.033 |
|
使用メモリ量 |
4 MB |
|
推奨するCPU数 |
2 CPU |
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
