Active electrode area on PZT ceramic
解析モデルの概要

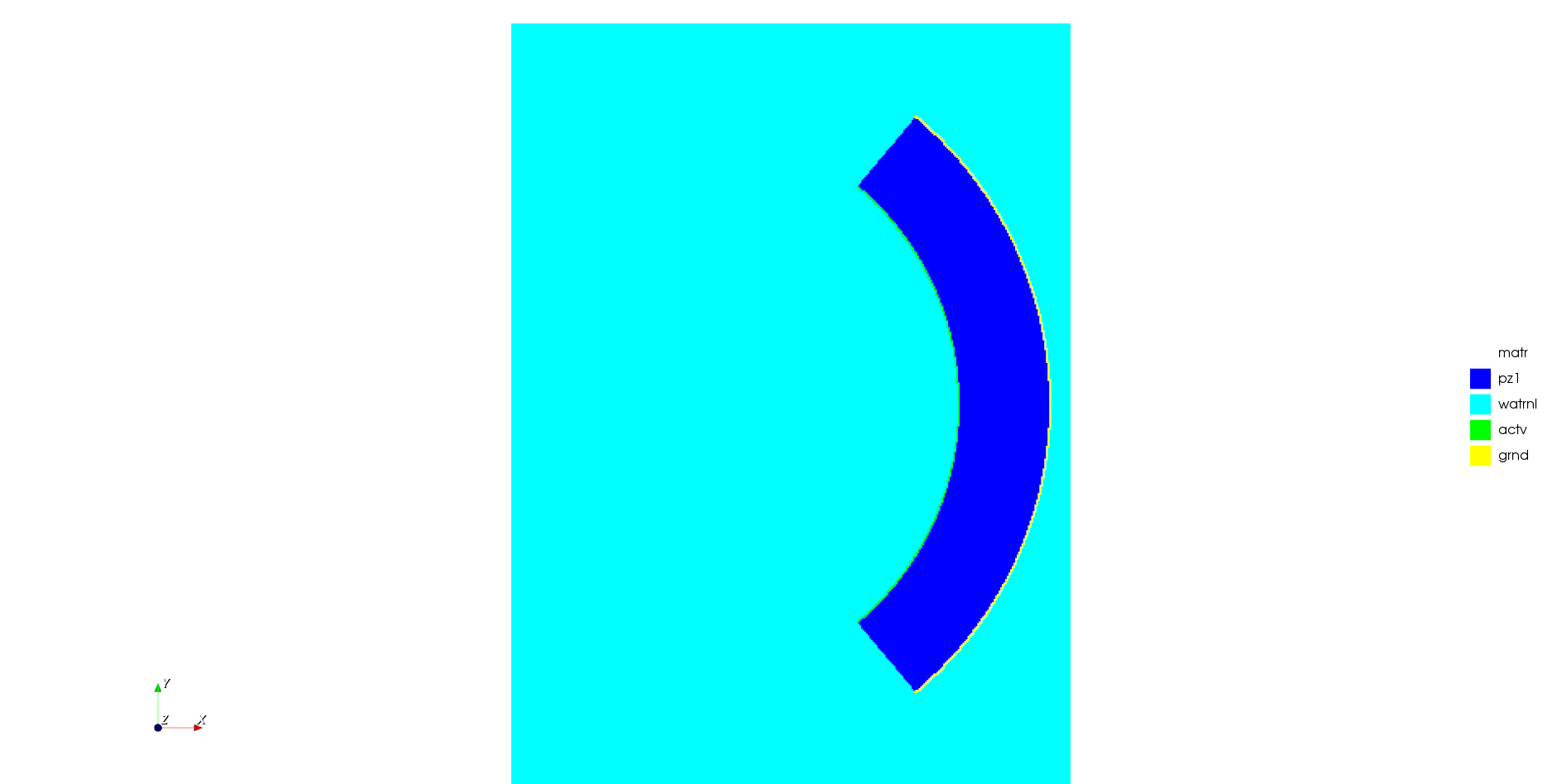

上面と下面に電極を備えた2次元PZT曲面セラミックの単純なモデルを解析します。
Basic Model Schematic

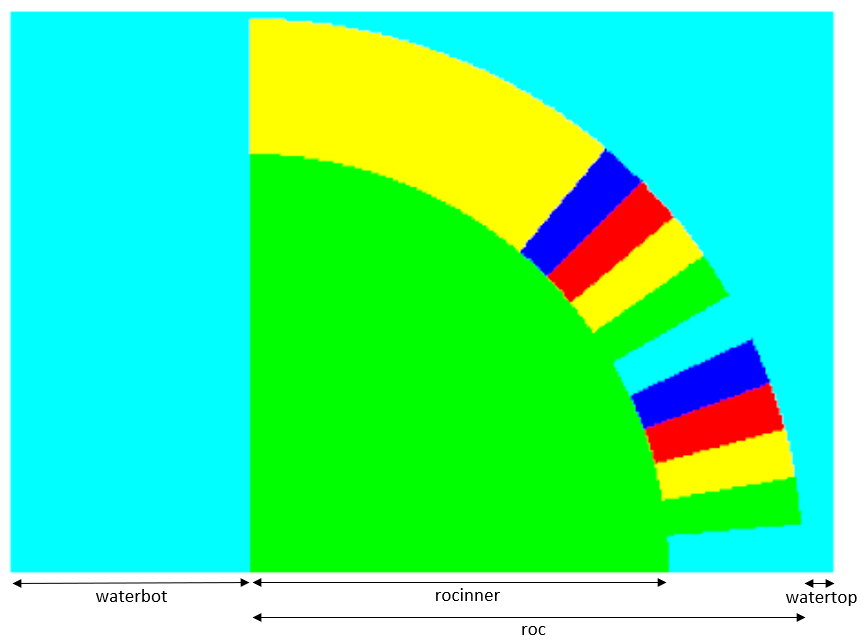

設計変数
解析モデルでは、PZTセラミックスのサイズが変更できるように、次の設計変数を変更することができます。
|
設計変数 |
説明 |
デフォルト値 |
|---|---|---|
|
rocinner |
セラミックの内側曲率半径 |
7 mm |
|
pztthck |
PZTの厚さ |
2.25 mm |
出力結果
以下の結果を含む、様々な結果を作成することができます。
- 時系列 (XY グラフ)
- 駆動入力信号
- 電極の電圧・チャージ
- ビーム焦点での圧力
- コンター
- 最大圧力
- 音圧
Post Processor Outputs
計算時間・使用メモリ量・消費コア時間
|
モデルサイズ |
80496要素 |
|
計算時間 |
120 s (2 CPU) |
|
消費コア時間 |
0.0967 |
|
使用メモリ量 |
29 MB |
|
推奨するCPU数 |
2 CPU |
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
