解析モデルの概要
水負荷下にある圧電ディスクでの送受信を解析します。

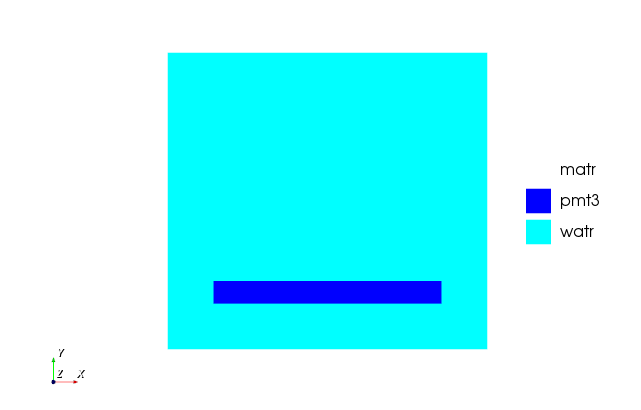

Materials applied to model geometry
設計変数
このモデルでは、以下の設計変数を調整して、PZTディスクの寸法と水負荷領域を変更することができます。
|
設計変数 |
説明 |
デフォルト値 |
|---|---|---|
|
water_size |
ディスクの背面と側面 水領域の寸法 |
4 mm |
|
water_size2 |
ディスク前面 水領域の寸法 |
20 mm |
|
pzt_rad |
PZTディスクの半径 |
10 mm |
|
pzt_thk |
PZTディスクの厚さ |
2 mm |
出力結果
以下の結果を含む、様々な結果を作成することができます。

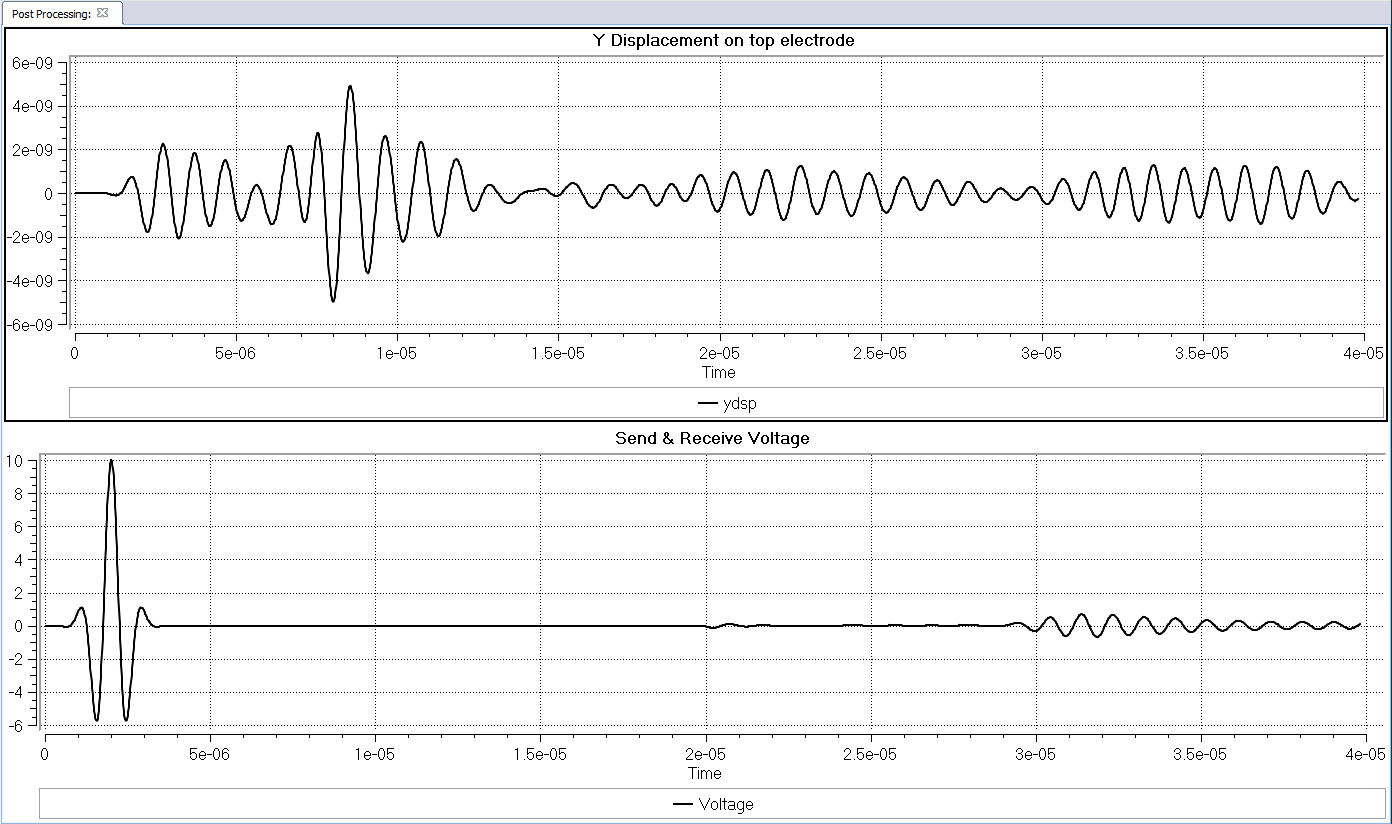

- 時系列 （XY グラフ）
- 駆動入力信号
- 電極の電圧・チャージ
- PZTディスク上面のY方向変位
Post Processor Outputs
計算時間・使用メモリ量・消費コア時間
| モデルサイズ |
36400要素 |
|
計算時間 |
14 s (2 CPU) |
|
消費コア時間 |
0.1267 |
|
使用メモリ量 |
15 MB |
|
推奨するCPU数 |
2 CPU |
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
