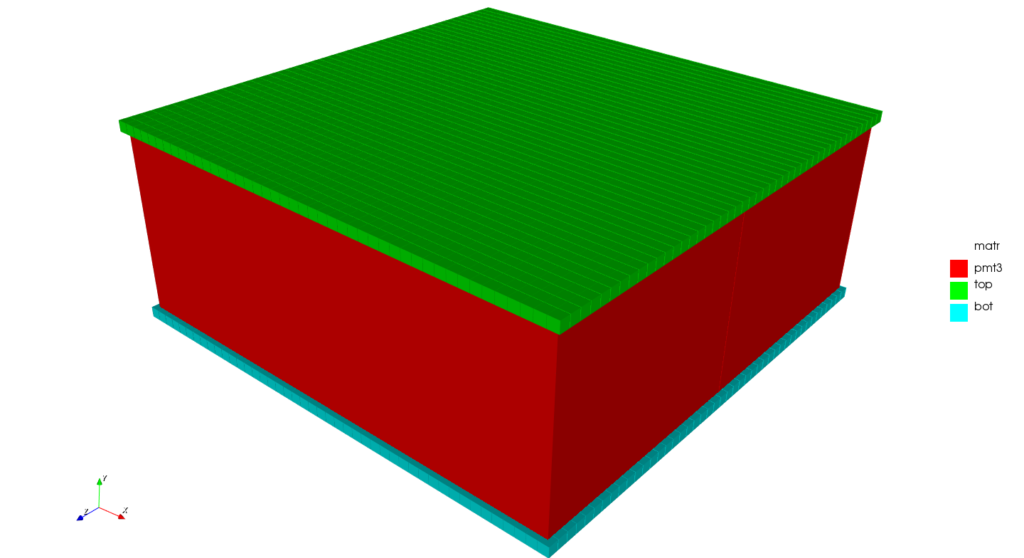

Active electrode area on PZT block
解析モデルの概要
上面と下面に電極を備えた3次元PZTブロックのモデルを解析します。

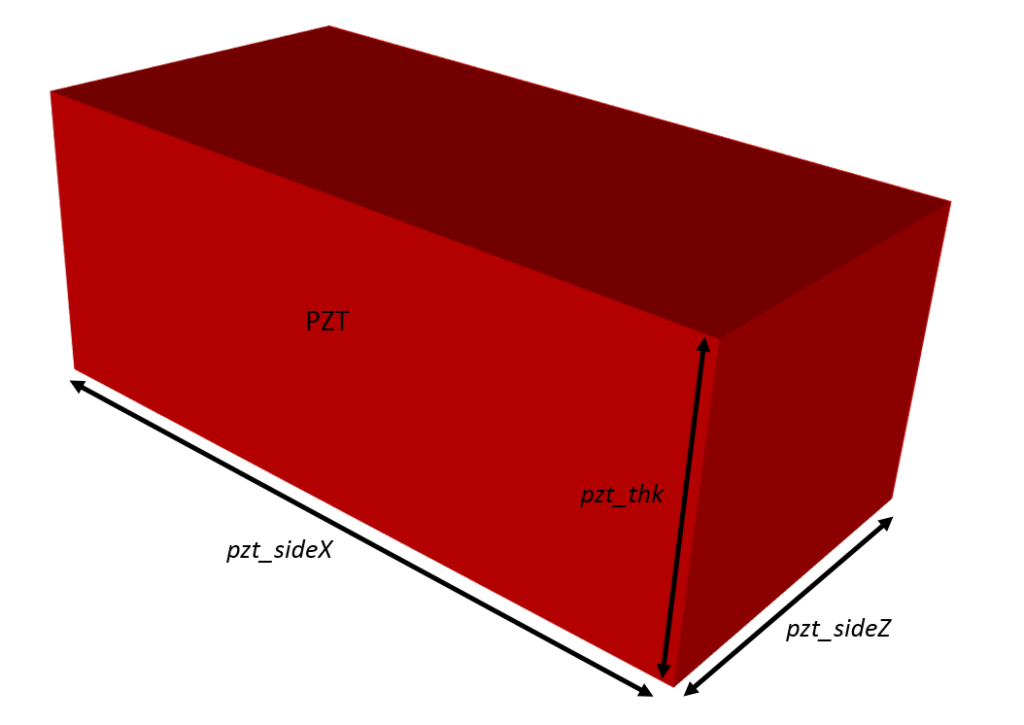

Basic Model Schematic
設計変数
このモデルでは、以下の設計変数を調整して、PZTブロックのサイズを変更することができます。
|
設計変数 |
説明 |
デフォルト値 |
|---|---|---|
|
pzt_sideX |
PZTブロック X方向の寸法 |
10 mm |
|
pzt_sideZ |
PZTブロック Z方向の寸法 |
5 mm |
|
pzt_thk |
PZTブロックの厚さ |
2 mm |
出力結果
以下の結果を含む、様々な結果を作成することができます。
- 時系列 （XY グラフ）
- 駆動入力信号
- 電極の電圧・チャージ
- モード形状（調和解析）
- 140 kHz
- 280 kHz
- 1 MHz

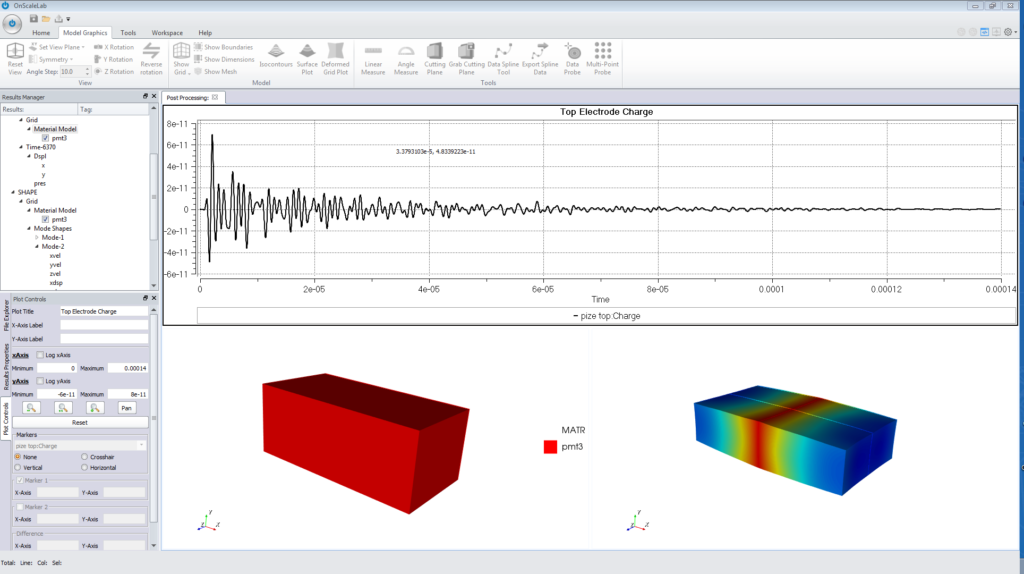

Post Processor Outputs
計算時間・使用メモリ量・消費コア時間
|
モデルサイズ |
17424要素 |
|
計算時間 |
96 s (2 CPU) |
|
消費コア時間 |
0.053 |
|
使用メモリ量 |
66 MB |
|
推奨するCPU数 |
2 CPU |
ファイル
以下のリンクから解析モデルファイルををダウンロードしてください。
