プレート内の波の伝播解析

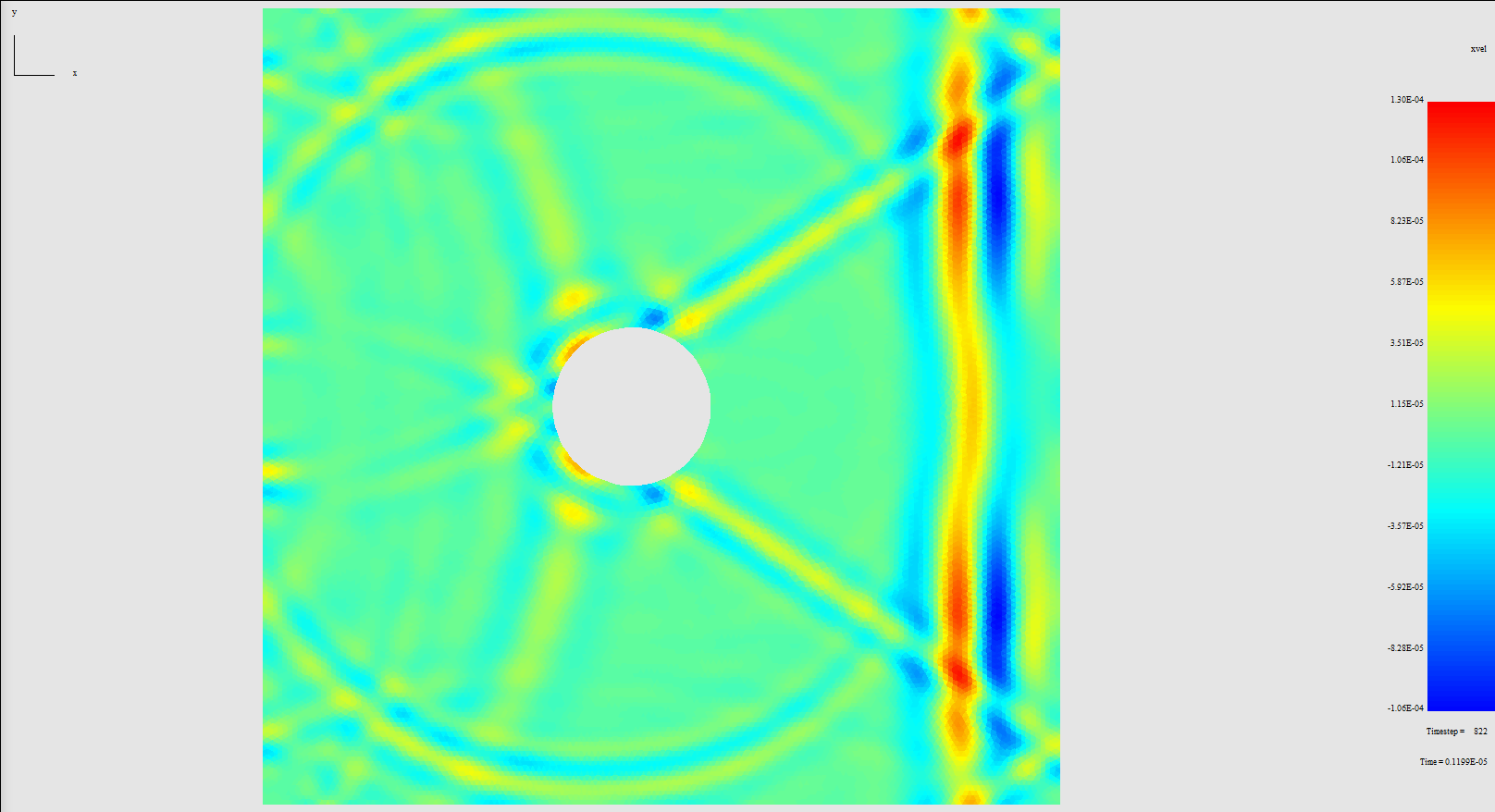

Snapshot of velocity in X direction showing wave interaction with hole

解析モデルの概要

穴が開いた鋼の中を伝播する波を解析します。解析モデルは2次元モデルで作成し、非構造化メッシュを使用します。モデル形状はCADコマンドを使用して設定され、波はモデル端に適用された圧力荷重から生成されます。

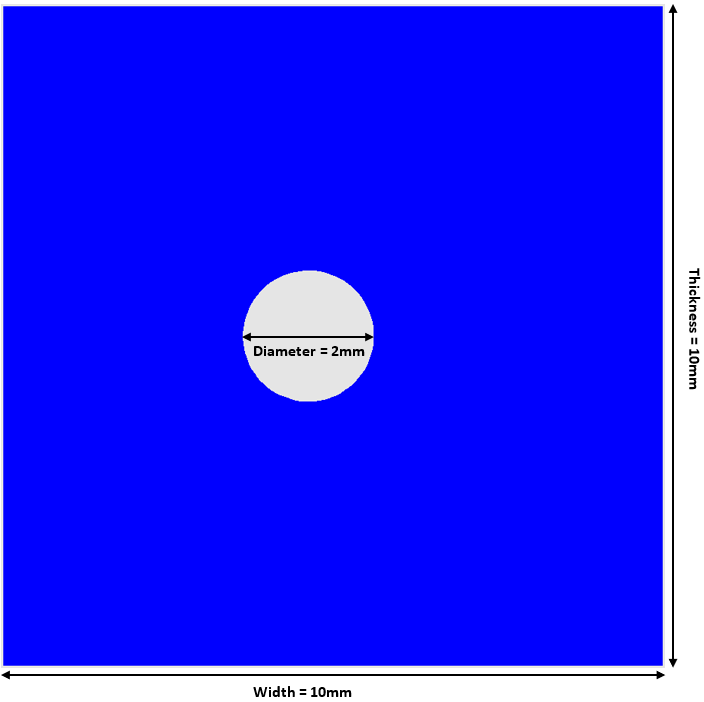

Basic Model Schematic

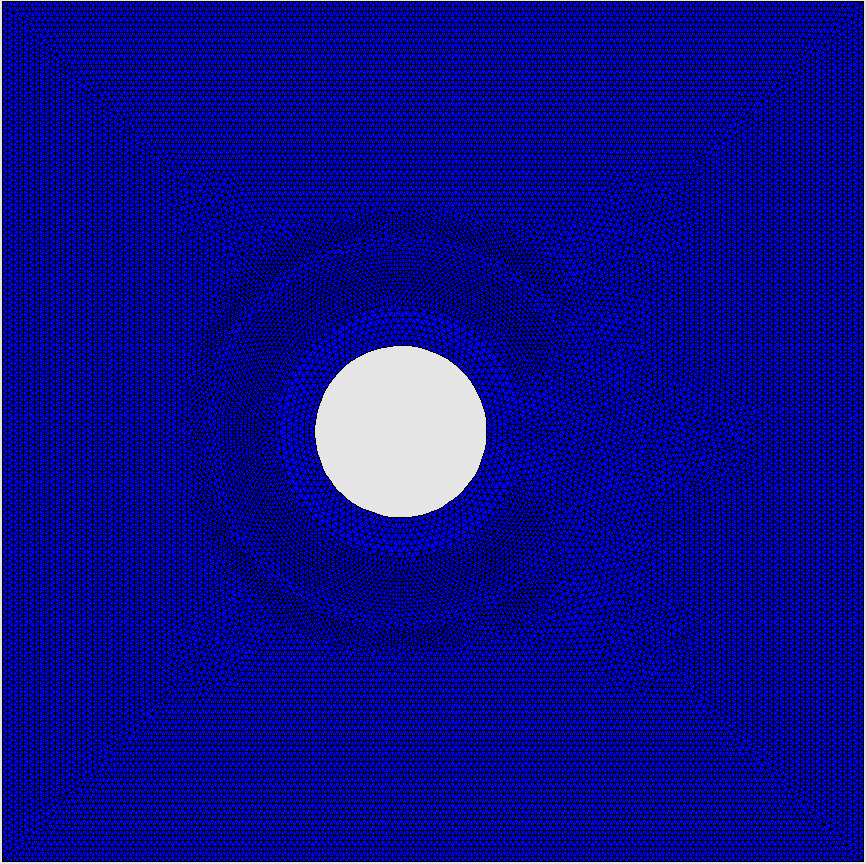

メッシュ

三角形の要素タイプを使用して、穴形状の詳細をモデル化しました。メッシュの数は、cad mopt_triコマンドのサンプル数オプションを使用して設定しました。 穴をモデル化するのに200のサンプリングポイントで十分です。


出力結果

以下の結果を含む、様々な結果を作成することができます。

  • 時系列 (XY グラフ)
    • 駆動入力信号
    • 速度(X成分)

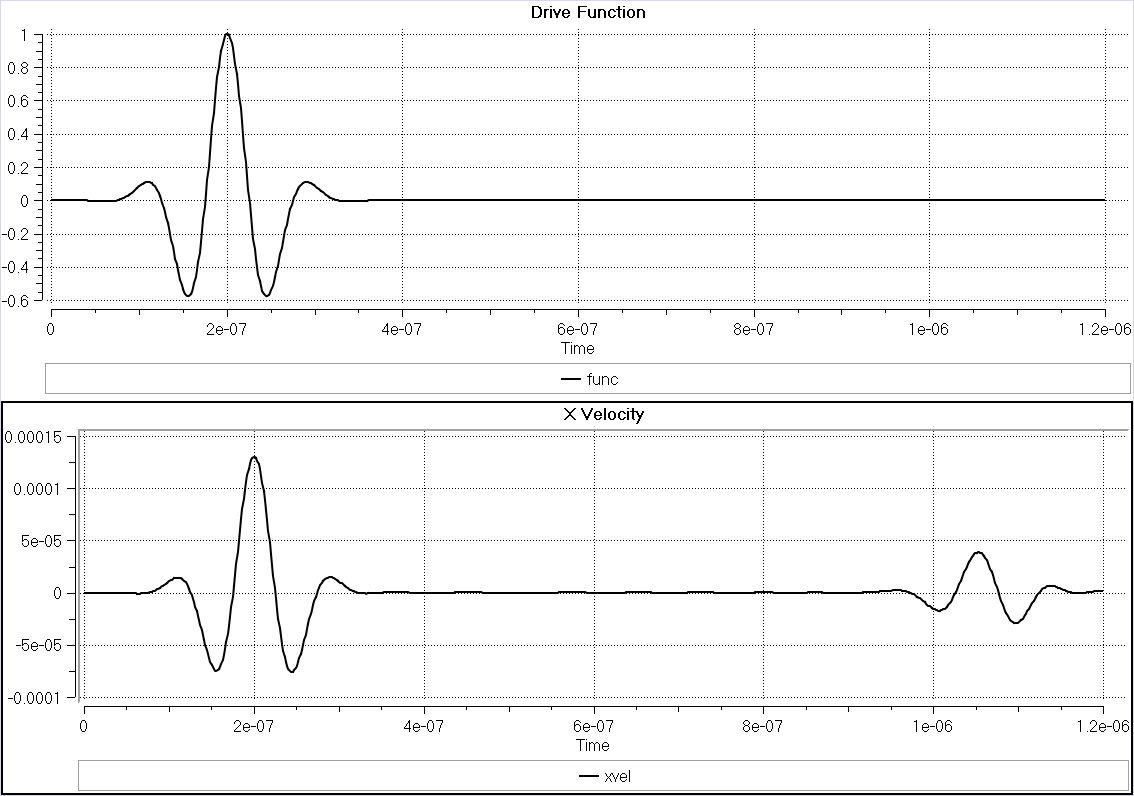

Time History Outputs

計算時間・使用メモリ量・消費コア時間

モデルサイズ

45873要素

計算時間

30 s (2 CPU)

コア時間

< 0.01 CH

使用メモリ量

24 MB

推奨するCPU数

2 CPU

ファイル

以下のリンクから解析モデルファイルををダウンロードしてください。

ダウンロード: Unstructured Wave Propagation in Plate with Hole
