静水圧下での圧電変形

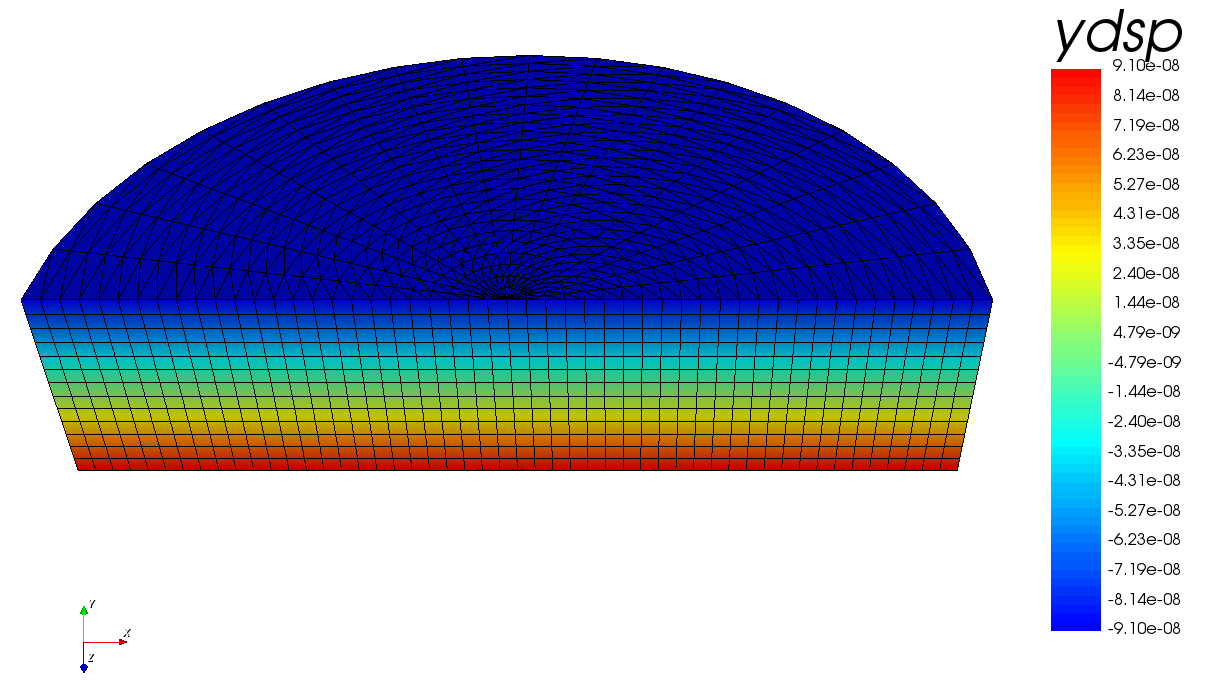

Y Displacement at 1000 m below sea level

解析モデルの概要

大気から海抜1000 mまでの負荷下にある圧電ディスクを解析します。

Basic Model Schematic

設計変数

解析モデルでは、設計変数を変更することで、圧電ディスクの寸法を変更することができます。(*で示されます)。

設計変数

説明

デフォルト値

wdth_pzt

PZTディスクの半径

10 mm

thk_pzt

PZTディスクの厚さ

5 mm

出力結果

以下の結果を含む、様々な結果を作成することができます。

  • 時系列 (XY グラフ)
    • 大気圧関数
    • 電極の電圧・チャージ
  • コンター
    • Y方向の変位
    • X方向の変位

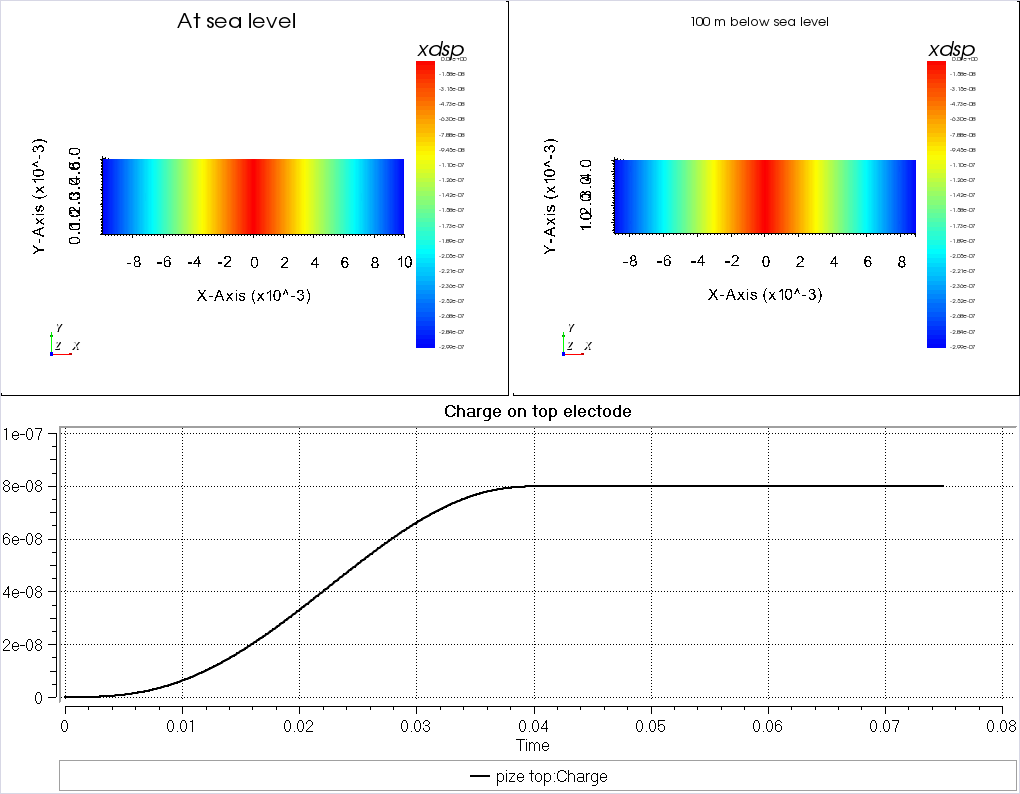

Post Processor Outputs

計算時間・使用メモリ量・消費コア時間

モデルサイズ

325要素

計算時間

9 min (2 CPU)

消費コア時間

0.03

使用メモリ量

26 MB

推奨するCPU数

2 CPU

ファイル

以下のリンクから解析モデルファイルををダウンロードしてください。

ダウンロード: Hydrostatic Piezoelectric Deformation
